Intrinsiek silicium

Intrinsiek siliciumverwijst naar puur silicium dat vrij is van onzuiverheden. Het wordt voornamelijk gebruikt om isolerende lagen of specifieke functionele lagen in elektronische apparaten te produceren vanwege de goede geleidbaarheid en stabiliteit. Bij kamertemperatuur heeft intrinsiek silicium een ​​hoge weerstand, maar bij verhoogde temperaturen, hoge onzuiverheidsconcentraties, of in aanwezigheid van licht, gedraagt ​​het zich als een halfgeleider. Dit gedrag is het gevolg van het genereren van geleidende elektronen en gaten.

Intrinsiek silicium is een fundamenteel materiaal dat veel wordt gebruikt in geïntegreerde circuits, zonnecellen, LED's en andere toepassingen. De buitenste elektronische structuur is vergelijkbaar met die van verschillende elementen, waardoor het chemisch reactief is tijdens het dopingproces, wat leidt tot de vorming van legeringen of energiegerichte energieniveaus. Deze reactiviteit zorgt voor het creëren van materialen die geen elektriciteit leiden door verschillende elementen toe te voegen aan intrinsiek silicium en chemische reacties te vergemakkelijken.

Bij de productie van chip wordt doping gebruikt om de geleidende eigenschappen van intrinsiek silicium te wijzigen om specifieke apparaatfuncties te vervullen. Door doping kan intrinsiek silicium worden omgezet in n-type of p-type halfgeleiders. N-type halfgeleiders worden gekenmerkt door elektronen als meerderheidsdragers, terwijl P-type halfgeleiders gaten hebben als meerderheidsdragers. Het verschil in geleidbaarheid tussen deze twee soorten halfgeleiders komt voort uit de verschillende concentraties van elektronen en gaten, die worden bepaald door de gedoteerde materialen.

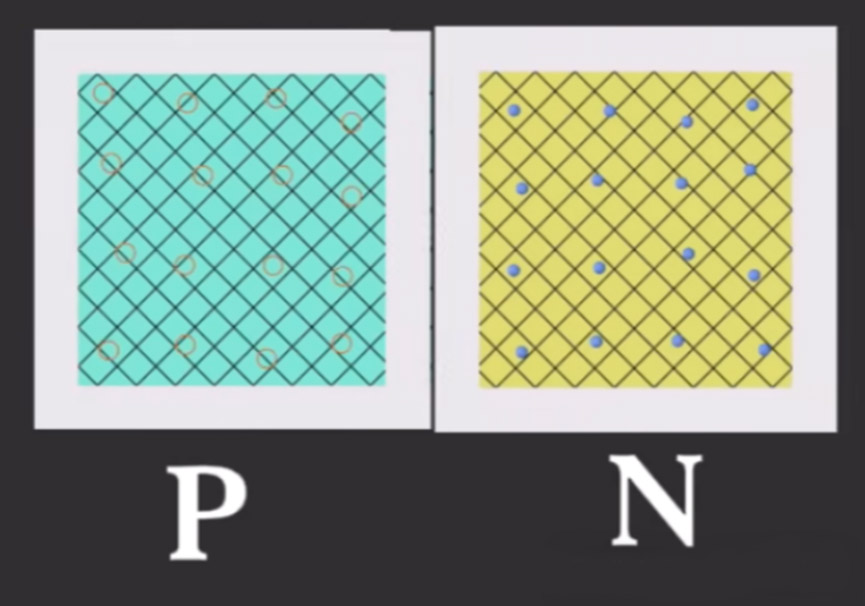

Wanneer P-type en N-type halfgeleiders zijn verbonden, wordt een PN-junctie gevormd, waardoor de scheiding en beweging van elektronen en gaten mogelijk wordt. Deze interactie is van fundamenteel belang voor het schakelen en versterken van functies in elektronische apparaten. Wanneer een N-type halfgeleider in contact komt met een P-type halfgeleider, diffunderen vrije elektronen uit de n-regie in de p-regio, vullen de gaten en creëert het een ingebouwd elektrisch veld dat zich uitstrekt van P tot n. Dit elektrische veld remt verdere elektronendiffusie.

Wanneer een voorwaartse biasspanning wordt toegepast, stroomt de stroom van de P-zijde naar de N-zijde; Omgekeerd, wanneer omgekeerd biased, wordt de stroomstroom bijna volledig geblokkeerd. Dit principe ligt ten grondslag aan het functioneren van diodes.
