Wat is waferbonding-technologie?

WafeltjeBonding is een cruciale technologie bij de productie van halfgeleiders. Het maakt gebruik van fysische of chemische methoden om twee gladde en schone wafers aan elkaar te hechten om specifieke functies te bereiken of te helpen bij het productieproces van halfgeleiders.   Het is een technologie ter bevordering van de ontwikkeling van halfgeleidertechnologie richting hoge prestaties, miniaturisatie en integratie, en wordt veel gebruikt bij de vervaardiging van micro-elektromechanische systemen (MEMS), nano-elektromechanische systemen (NEMS), micro-elektronica en opto-elektronica.

Wafeltjebonding-technologieën zijn onderverdeeld in tijdelijke bonding en permanente bonding.

Tijdelijke bindingis een proces dat wordt gebruikt om de risico's bij de verwerking van ultradunne wafels te verminderen door deze aan een drageroppervlak te hechten voordat deze wordt verdund om mechanische ondersteuning te bieden (maar geen elektrische verbinding). Nadat de mechanische ondersteuning is voltooid, is een onthechtingsproces vereist met behulp van thermische, laser- en chemische methoden.

Permanente hechtingis een proces dat wordt gebruikt bij 3D-integratie, MEMS, TSV en andere apparaatverpakkingsprocessen om een ​​onomkeerbare mechanische structuurbinding te vormen. Permanente verlijming wordt onderverdeeld in de volgende twee categorieën, afhankelijk van of er een tussenlaag aanwezig is:

1. Directe verlijming zonder tussenlaag

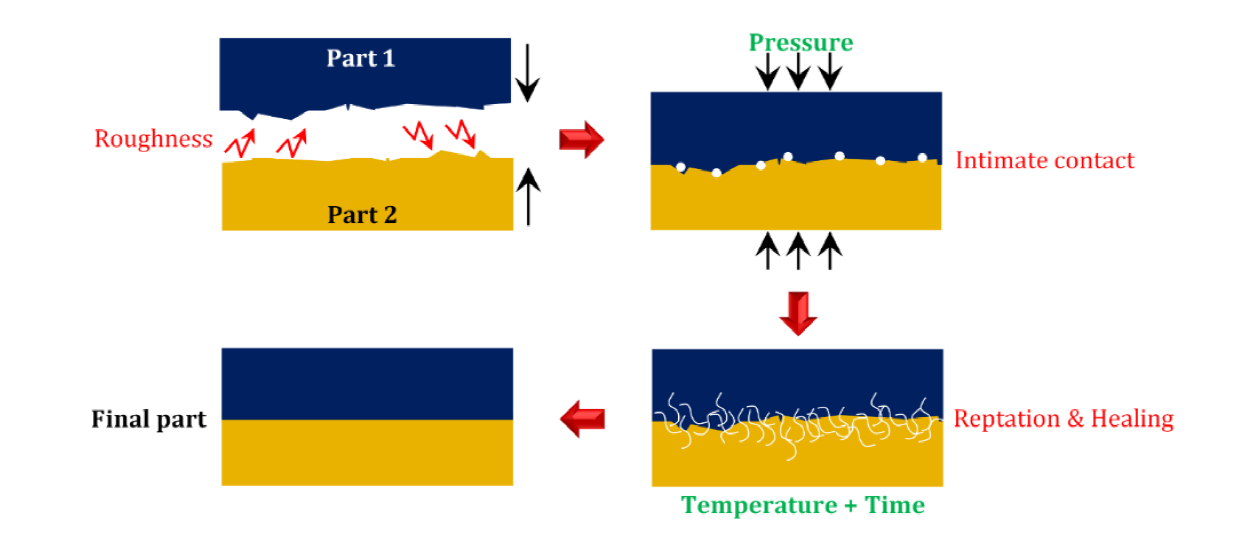

1)Fusie-bindingwordt gebruikt bij de productie van SOI-wafels, MEMS-, Si-Si- of SiO₂-SiO₂-binding.

2)Hybride bindingwordt gebruikt in geavanceerde verpakkingsprocessen, zoals TSV, HBM.

3)Anodische bindingwordt gebruikt in displaypanelen en MEMS.

2. Directe verlijming met tussenlaag

1)Verlijming van glaspastawordt gebruikt in displaypanelen en MEMS.

2)Lijmverbindingwordt gebruikt in verpakking op waferniveau (MLP).

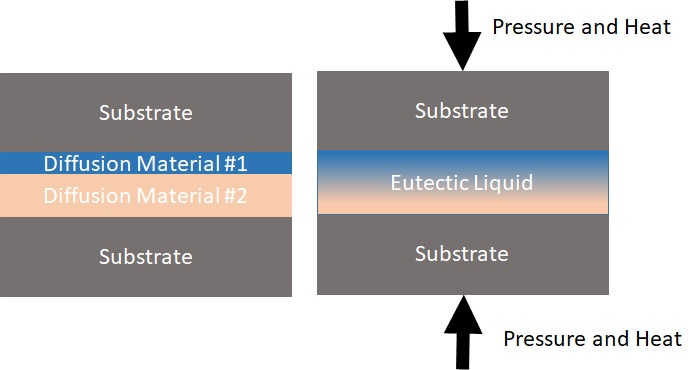

3)Eutectische bindingwordt gebruikt in MEMS-verpakkingen en opto-elektronische apparaten.

4)Reflow-soldeerverbindingwordt gebruikt bij WLP en micro-bump bonding.

5)Thermische compressieverbinding van metaalwordt gebruikt bij HBM stapelen, COWOS, FO-WLP.
