Wat is het reinigen van halfgeleiderwafels？

Waferreiniging verwijst naar het proces waarbij deeltjesvormige verontreinigingen, organische verontreinigingen, metaalverontreinigingen en natuurlijke oxidelagen van het wafeloppervlak worden verwijderd met behulp van fysische of chemische methoden vóór halfgeleiderprocessen zoals oxidatie, fotolithografie, epitaxie, diffusie en draadverdamping. Bij de productie van halfgeleiders hangt de opbrengst van halfgeleiderapparaten grotendeels af van de reinheid van de omgevinghalfgeleider wafeltjeoppervlak. Om de zuiverheid te bereiken die vereist is voor de productie van halfgeleiders, zijn daarom de rigoureuze waferreinigingsprocessen essentieel.

Mainstream-technologieën voor het reinigen van wafels

1. Stomerij:plasmareinigingstechnologie, dampfasereinigingstechnologie.

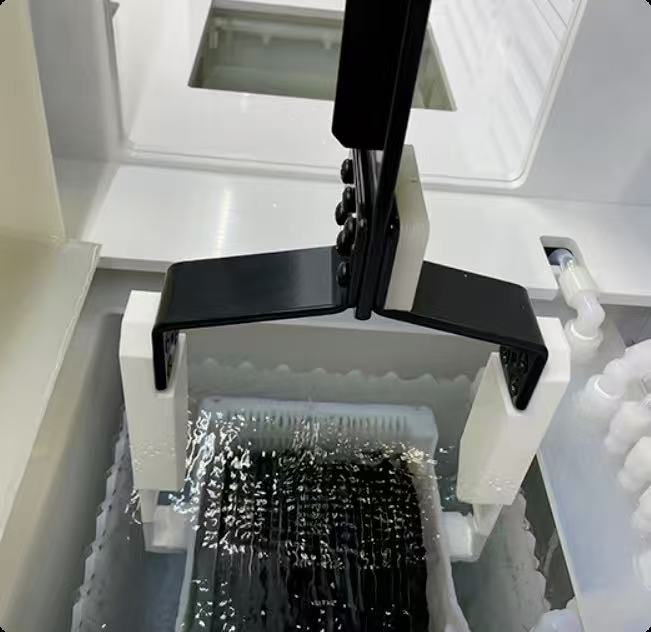

2. Natte chemische reiniging:Dompelmethode in oplossing, mechanische schrobmethode, ultrasone reinigingstechnologie, megasonische reinigingstechnologie, roterende spuitmethode.

3. Straalreiniging:Microstraalreinigingstechnologie, laserstraaltechnologie, condensatiesproeitechnologie.

De classificatie van verontreinigende stoffen is afkomstig uit verschillende bronnen en wordt gewoonlijk ingedeeld in de volgende vier categorieën op basis van hun eigenschappen:

1. Deeltjesverontreinigende stoffen

Deeltjesverontreinigingen bestaan ​​voornamelijk uit polymeren, fotoresisten en etsonzuiverheden. Deze verontreinigingen hechten zich gewoonlijk aan het oppervlak van halfgeleiderwafels, wat problemen kan veroorzaken zoals fotolithografische defecten, etsblokkering, gaatjes in de dunne film en kortsluiting. Hun adhesiekracht is voornamelijk van der Waals-aantrekking, die kan worden geëlimineerd door de elektrostatische adsorptie tussen de deeltjes en het wafeloppervlak te verbreken met behulp van fysieke krachten (zoals ultrasone cavitatie) of chemische oplossingen (zoals SC-1).

2. Organische verontreinigingen

Organische verontreinigingen zijn voornamelijk afkomstig van menselijke huidoliën, cleanroomlucht, machineolie, siliconenvacuümvet, fotoresist en schoonmaakmiddelen. Ze kunnen de hydrofobiciteit van het oppervlak veranderen, de oppervlakteruwheid vergroten en het beslaan van het oppervlak van halfgeleiderwafels veroorzaken, waardoor de groei van de epitaxiale laag en de uniformiteit van de afzetting van dunne films worden beïnvloed. Om deze reden wordt het reinigen van organische verontreinigingen gewoonlijk uitgevoerd als de eerste stap van de algehele reinigingssequentie van wafels, waarbij sterke oxidatiemiddelen (bijvoorbeeld zwavelzuur/waterstofperoxidemengsel, SPM) worden gebruikt om organische verontreinigingen effectief af te breken en te verwijderen.

3. Metaalverontreinigingen

Bij productieprocessen van halfgeleiders hechten metaalverontreinigingen (zoals Na, Fe, Ni, Cu, Zn, enz.) afkomstig van proceschemicaliën, slijtage van apparatuurcomponenten en omgevingsstof zich aan het waferoppervlak in atomaire, ionische of deeltjesvorm. Ze kunnen leiden tot problemen zoals lekstroom, drempelspanningsdrift en een kortere levensduur van de drager in halfgeleiderapparaten, waardoor de prestaties en opbrengst van de chip ernstig worden beïnvloed. Dit soort metaalverontreinigingen kunnen effectief worden verwijderd met een mengsel van zoutzuur of waterstofperoxide (SC-2).

4.Natuurlijke oxidelagen

Natuurlijke oxidelagen op het wafeloppervlak kunnen de metaalafzetting belemmeren, wat leidt tot een verhoogde contactweerstand, waardoor de etsuniformiteit en dieptecontrole worden beïnvloed en de doteringsverdeling van ionenimplantatie wordt verstoord. HF-etsen (DHF of BHF) wordt algemeen toegepast voor het verwijderen van oxiden om de grensvlakintegriteit bij daaropvolgende processen te waarborgen.

Semicorex biedt hoogwaardige kwaliteitkwartsreinigingstanksvoor chemische natreiniging. Als u vragen heeft of aanvullende informatie nodig heeft, aarzel dan niet om contact met ons op te nemen.
