Wat is het drooggasafdichtingssysteem?

In moderne industriële toepassingen zijn er veel vloeistofmachines met hoog vermogen en hoge snelheid (zoals turbocompressoren en blowers), en hun afdichtingselementen op kritische secties werken onder extreme werkomstandigheden die worden gekenmerkt door hoge rotatiesnelheden, verhoogde druk en hoge temperaturen. De conventionele mechanische afdichtingen van het contacttype zijn niet langer geschikt voor deze veeleisende toepassingsscenario's. Daarom worden drooggasafdichtingssystemen, met hun uitstekende prestaties, algemeen aanvaard als een hoogwaardige contactloze afdichtingsoplossing voor deze kritische toepassingen.

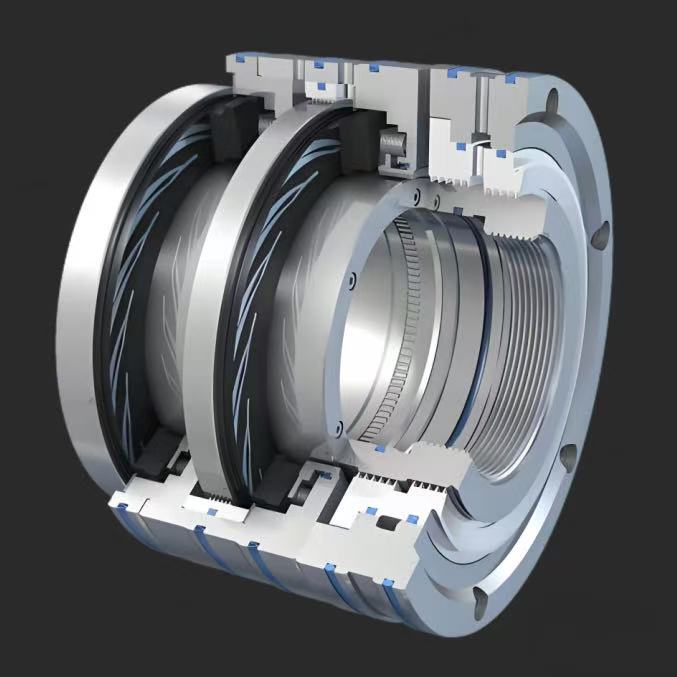

Het droge gasafdichtingssysteem is het contactloze asafdichtingssysteem dat gas als werkmedium gebruikt. Door hydrodynamische groeven op de afdichtingsvlakken te bewerken, maken droge gasafdichtingssystemen gebruik van het hydrodynamische effect dat tijdens de rotatie wordt gegenereerd om een ​​stabiele gasfilm tussen de afdichtingsvlakken te vormen. Deze stabiele gasfilm kan de afdichtingsvlakken in contactloze toestand houden, waardoor een effectieve afdichting van gassen en vloeistoffen wordt bereikt.

De belangrijkste componenten van drooggasafdichtingssystemen

1. Afdichtingscomponenten: inclusief roterende ringen, stationaire ringen, veren, O-ringen.

2. Gastoevoersystemen

3. Besturingssystemen: inclusief de apparatuur zoals druksensoren, flowmeters.

De voordelen van drooggasafdichtingssystemen

1. Contactloze bediening, geen wrijving of slijtage, lange levensduur van de afdichting en lage onderhoudskosten.

2. Lage lekkage, uitstekende gasfilmafdichtende werking, met lekkage veel lager dan bij traditionele afdichtingen.

3. Geen olieverontreiniging van procesmedia en vereenvoudiging van de systeemcomplexiteit.

4. Aanpasbaar aan hoge snelheid en hoge druk, niet beperkt door PV-waarde.

De belangrijkste typen en toepassingsscenario's

1. Droge gaszee met één zijdel

Het is zeer geschikt voor bedrijfsomstandigheden met gemiddelde en lage druk, waardoor een kleine hoeveelheid procesgas naar de omgevingsatmosfeer lekt, zoals de compressoren die niet-gevaarlijke gassen verwerken, waaronder lucht, stikstof en kooldioxide.

2. Dubbelzijdige droge gasafdichting

Door de structuur aan te nemen van twee enkelzijdige afdichtingen die tegenover elkaar zijn geplaatst, is deze zeer geschikt voor de bedrijfsomstandigheden waarbij lekkage van procesgas naar de omgevingsatmosfeer niet is toegestaan. Door de afdichtingsgassen tussen de twee afdichtingen in te voeren, wordt de barrièreafdichting gevormd met behulp van een gasdruk die hoger is dan die van het medium, waardoor slechts een kleine hoeveelheid afdichtingsgas binnendringt.

3. Tandem-droge gasafdichting

Het bestaat uit twee of meer in serie geschakelde enkelzijdige afdichtingen, die geschikt zijn voor toepassingen waarbij lichte lekkage van procesgas naar de atmosfeer mogelijk is, zoals compressoren in de chemische en olieraffinage-industrie. De hoofdafdichting neemt het grootste deel van de drukbelasting op zich, en de back-upafdichting zorgt voor een veiligheidsafdichting in het geval van een defect aan de hoofdafdichting. In sommige tandem-drooggasafdichtingssystemen zijn ook de labyrintafdichtingen opgenomen. Deze configuratie is geschikt voor toepassingen waarbij lekkage van procesgas in de atmosfeer niet is toegestaan ​​en er geen sealgas in de machine mag komen.
