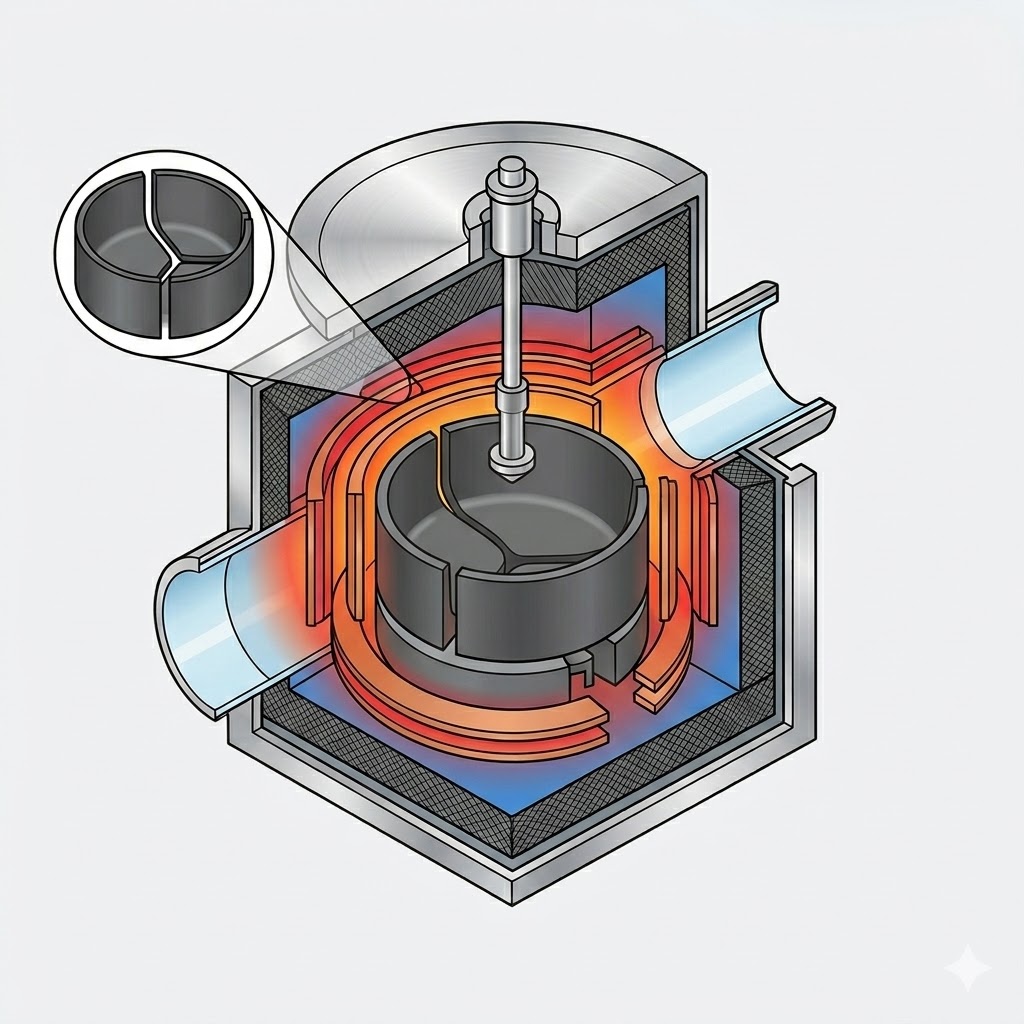

Op koolstof gebaseerd thermisch veldsysteem

1. De rol van op koolstof gebaseerde thermische velden is geëvolueerd van isolatiecomponenten naar procesvensterregulatoren

De waarde van een op koolstof gebaseerd thermisch veld reikt veel verder dan traditionele thermische isolatie. In moderne kristalgroeisystemen functioneert het als een uitgebreid procescontroleplatform dat rechtstreeks invloed heeft op de kristalkwaliteit, productiviteit en bedrijfskosten. De kernfuncties kunnen worden samengevat in vier niveaus:

Openbaar beschikbare apparatuurspecificaties geven aan dat de fotovoltaïsche kristalgroeitechnologie van Czochralski (CZ) een nieuwe fase is ingegaan, gekenmerkt door grotere ovens, grotere thermische velden, verhoogde laadcapaciteit, intelligent kristaltrekken en geavanceerde zuurstofarme controle.

Volgens gepubliceerde specificaties hebben sommige geavanceerde kristalgroeisystemen een hoofdkamergrootte van Φ1700 x 2100 mm en ondersteunen ze thermische velden met een diameter tot 42 inch. Compatibele kroesformaten omvatten 33, 37, 40 en 42 inch, wat overeenkomt met laadcapaciteiten van respectievelijk ongeveer 700 kg, 1000 kg, 1200 kg en 1300 kg.

Bovendien laten deze systemen aanzienlijke verbeteringen zien in de operationele efficiëntie, waaronder:

· Stroomverbruik met constante diametergroei tot slechts 42 kW

· Koelwaterverbruik tot 20 m³/u

· Dagelijkse kristalproductie van meer dan 200 kg

· Compatibiliteit met Continuous Czochralski (CCz)-technologie en magnetische veldondersteunde kristalgroeiconfiguraties

Deze ontwikkelingen geven aan dat het ontwerp van thermische velden een kritische factor is geworden bij het bepalen van de kristalkwaliteit, de productie-efficiëntie en de totale productiekosten.

2. Afmetingen van de oven

2.1 Fotovoltaïsche CZ-groeiovens met één kristal

Het opschalen van CZ-kristalgroeiovens omvat veel meer dan alleen het vergroten van de ovenafmetingen. Succesvol grootschalige ovenontwerp vereist een gecoördineerde optimalisatie van de volgende parameters:

· Diameter hoofdkamer

· Hoogte hulpkamer

· Afmetingen keelopening

· Smeltkroesgrootte

· Hitteschildafstand

· Voerinterfaces

· Vacuüm- en uitlaattrajecten

De typische technische logica achter grootschalig ovenontwerp wordt hieronder samengevat:

Initiële laadcapaciteit

Dit heeft betrekking op de hoeveelheid grondstof die in één keer in de smeltkroes wordt geladen en wordt rechtstreeks bepaald door de grootte van de smeltkroes. Openbaar beschikbare uitrustingsspecificaties geven doorgaans capaciteiten aan variërend van 700 kg tot 1300 kg.

Totale laadcapaciteit per ovencampagne

Dit omvat meerdere oplaadcycli of continue voedingsbewerkingen tijdens een volledige productierun. Als gevolg hiervan kan het totale materiaal dat tijdens een ovencampagne wordt verwerkt, aanzienlijk hoger zijn dan de initiële vergoeding.

Uit sectorvergelijkingen die in openbare prospectusdocumenten worden gepubliceerd, blijkt bijvoorbeeld dat:

· Een thermisch veld van 32 inch kan tot 3000 kg materiaal per ovencampagne verwerken.

· Een thermisch veld van 36 inch kan tot 3500 kg materiaal per ovencampagne verwerken.

Deze waarden vertegenwoordigen de totale productie gedurende een gehele bedrijfscyclus in plaats van de eenmalige laadcapaciteit van de smeltkroes.

2.2 SiC PVT-kristalgroeiovens

Het opschalen van siliciumcarbide (SiC) PVT-kristalgroeiovens is aanzienlijk uitdagender dan het vergroten van conventionele silicium-CZ-systemen.

In tegenstelling tot het Czochralski-proces worden SiC-kristallen niet uit een gesmolten fase gegroeid. In plaats daarvan vertrouwt Physical Vapor Transport (PVT) op de sublimatie van SiC-bronpoeder bij extreem hoge temperaturen. De gegenereerde dampsoorten worden langs een axiale temperatuurgradiënt getransporteerd en kristalliseren vervolgens op een relatief koeler SiC-entkristal.

Een studie gepubliceerd door de Royal Society of Chemistry (RSC, 2026) over 150 mm SiC PVT-kristalgroei beschrijft het thermische systeem als bestaande uit vijf primaire componenten:

· Thermische isolatievilt

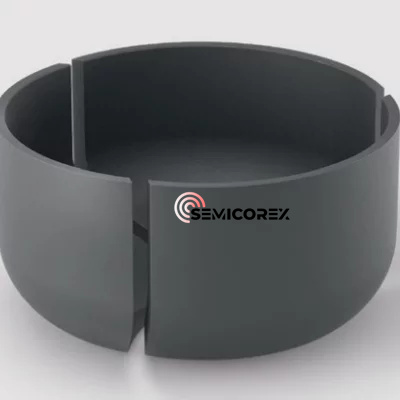

· Grafietkroes

· SiC-zaadkristal

· SiC-bronmateriaal

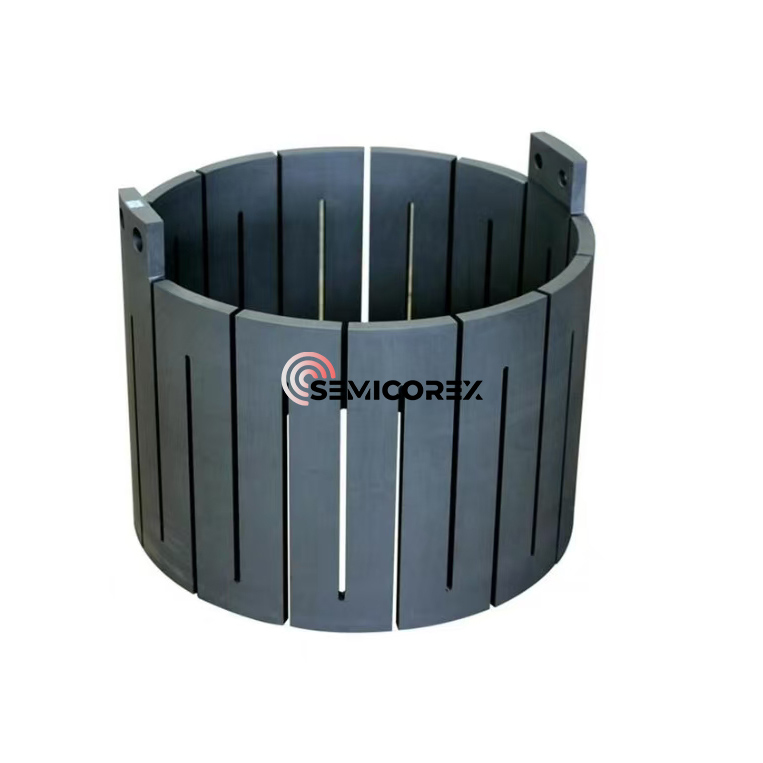

· Weerstandsverwarmer

Tijdens de kristalgroei sublimeert het bronpoeder onder hoge temperatuur, waardoor dampfasesoorten worden geproduceerd die onder de temperatuurgradiënt naar boven migreren voordat ze zich op het kiemkristal met lagere temperatuur afzetten om een ​​enkel kristal te vormen.

Het vergroten van de afmetingen van een SiC PVT-oven is dus niet simpelweg een kwestie van het bereiken van hogere temperaturen. De belangrijkste technische uitdagingen zijn onder meer:

A. Het handhaven van een voldoende axiale temperatuurgradiëntom het sublimatie-transport-kristallisatieproces continu aan te sturen.

B. Minimaliseren van radiale temperatuurgradiëntenom thermische spanning te verminderen, kristalscheuren te voorkomen en polytype-transformatie te onderdrukken.

C. Behoud van thermische veldstabiliteitgedurende het hele groeiproces terwijl het bronpoeder geleidelijk wordt verbruikt.

D. Handhaving van een controleerbaar kristalgroei-interfacetijdens de overgang naar de productie van 8-inch en toekomstige 12-inch SiC-wafels.

Vergeleken met de groei van siliciumkristallen moet het thermische veld in SiC PVT-systemen een aanzienlijk hogere temperatuurstabiliteit en een nauwkeurigere thermische controle bieden, waardoor het ontwerpen van thermische velden een van de meest kritische technologieën is voor de productie van SiC-kristallen met grote diameter.

3. Kritische koppeling tussen apparatuurontwerp en thermische veldprestaties

De interactie tussen ovenconfiguratie, thermisch veldontwerp, kristalkwaliteit en productiekosten kan als volgt worden samengevat:

De voortdurende evolutie van apparatuur voor kristalgroei toont aan dat het thermische veld niet langer slechts een passief structureel geheel is. In plaats daarvan is het een geïntegreerd procescontrolesysteem geworden dat tegelijkertijd de warmteoverdracht, de vloeistofdynamica, het massatransport, de distributie van onzuiverheden en de kristalkwaliteit regelt.

Naarmate de wafeldiameters blijven toenemen en halfgeleidermaterialen geavanceerder worden, zullen toekomstige thermische veldsystemen steeds meer afhankelijk zijn van digitale simulatie, multi-fysische optimalisatie, intelligente temperatuurregeling en aangepast ontwerp van koolstof-grafietcomponenten om een ​​hogere productiviteit, lagere defectdichtheden en verbeterde productie-efficiëntie te bereiken.

Semicorex levert een uitgebreid portfolio van hoogwaardigegrafietEnkwartscomponenten voor geavanceerde thermische veldsystemen die worden gebruikt in silicium- en SiC-kristalgroeitoepassingen. Onze producten zijn ontworpen om superieure thermische stabiliteit, langere levensduur en uitzonderlijke procesconsistentie te leveren. Voor oplossingen op maat of aanvullende technische informatie kunt u gerust contact opnemen met ons engineeringteam.
