Verschillen tussen vacuümklauwplaten en elektrostatische klauwplaten

Als de onmisbare kernschakels in de productie van halfgeleiders, hebben de stabiliteit en precisie van de technologie voor het vasthouden van wafers een directe invloed op de efficiëntie van de chipproductie en de kwaliteit van het eindproduct. Vacuümklauwplaten en elektrostatische klauwplaten zijn de twee reguliere oplossingen voor het vasthouden van wafers voor de productie van halfgeleiders. Hoewel beide tot wafer-klauwplaten behoren, verschillen ze sterk qua structuur, prestatiekenmerken en toepasbare scenario's.

1. Verschillende werkingsprincipes

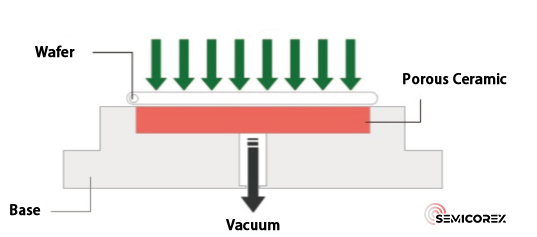

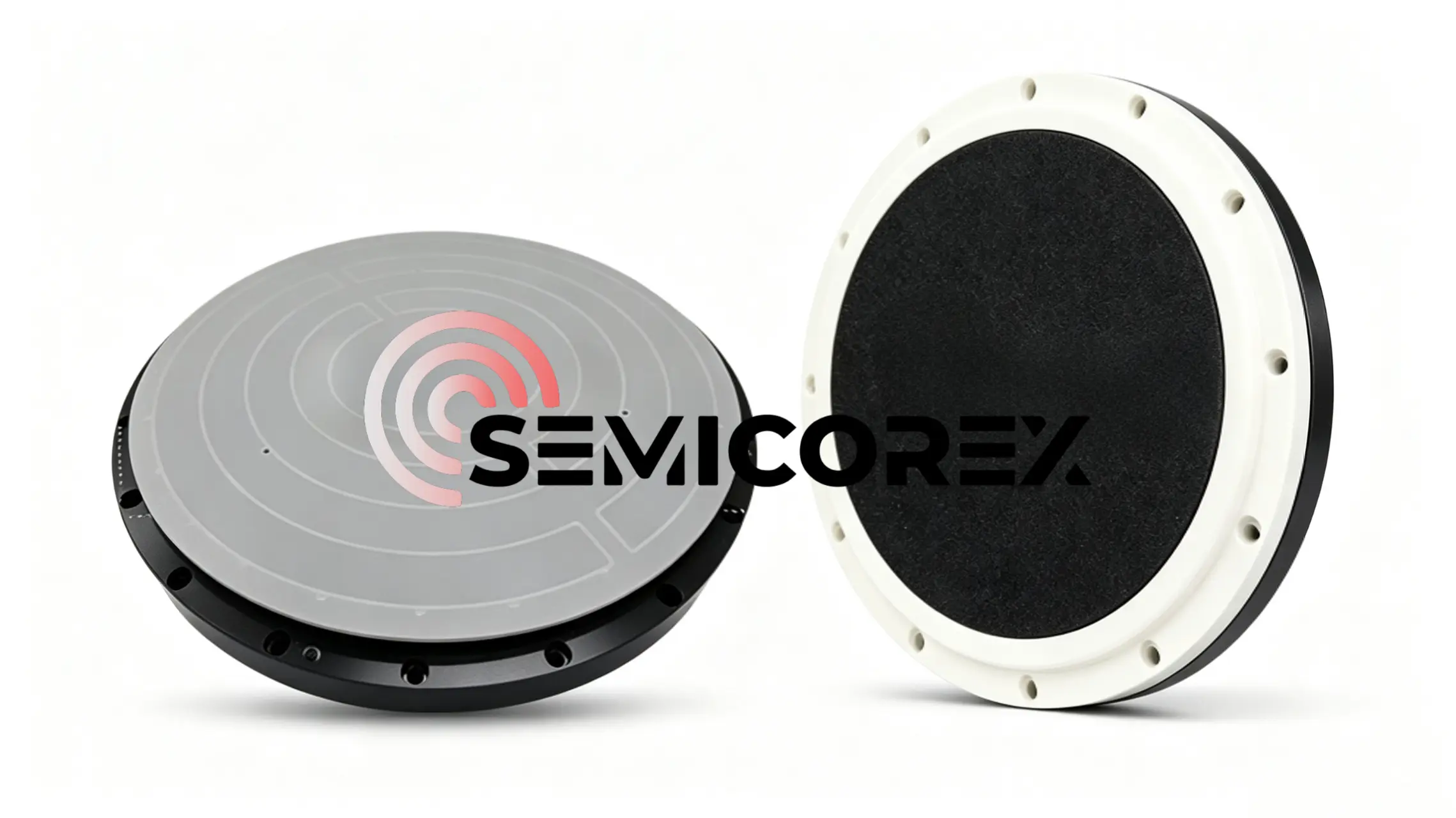

Vacuüm klauwplatenvertrouw op negatieve druk om wafers op hun plaats te houden. Lucht wordt afgezogen via pijpleidingen die zijn aangesloten op een vacuümpomp, waardoor een negatieve druk onder de wafer ontstaat om wafers of substraten stevig aan het spanoppervlak te bevestigen. De basis van Chuck is met precisie vervaardigd uit keramiek of metaal, en het adsorptieoppervlak bestaat uit een poreuze keramische plaat die in een verzinking op de basis is gemonteerd, waarvan de omtrek is verbonden en afgedicht aan de basis.  Verbonden met een vacuümpomp via interne microporeuze kanalen van de keramische plaat, genereert de klem een ​​vacuümzone ver onder de atmosferische druk, waardoor de wafel stevig wordt vastgezet.

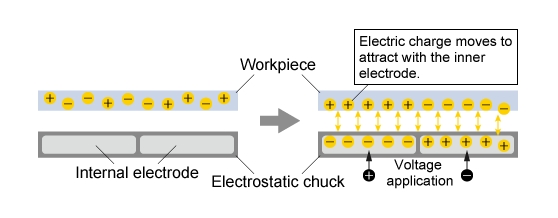

Elektrostatische klauwplaten hebben een kernstructuur met elektroden ingebed in een metalen basis, bedekt met een hoogwaardige keramische diëlektrische laag. Ze genereren een elektrostatisch veld op hun oppervlak om elektrische ladingen op werkstukken te induceren, waardoor elektrostatische aantrekkingskracht ontstaat om wafers of substraten vast te klemmen. Wanneer er spanning wordt aangelegd, vormt zich een sterk elektrostatisch veld tussen de elektroden, het keramische diëlektricum enwafeltje, waardoor een houdkracht van enkele duizenden tot tienduizenden Pascal wordt geleverd voor een stabiele waferfixatie.

2. Verschillende prestatievoordelen

Vacuümklauwplaten zijn compatibel met wafers van verschillende afmetingen en verschillende procesworkflows, waardoor een stabiele fixatie van wafers tijdens de verwerking wordt gegarandeerd. Vergeleken met elektrostatische klauwplaten hebben ze lage productie- en onderhoudskosten vanwege hun relatief eenvoudige interne structuren.

Wanneer wafers echter processen ondergaan die werking in een vacuüm- of lagedrukomgeving vereisen, zoals chemische dampafzetting, kunnen vacuümklauwplaten die afhankelijk zijn van drukverschillen niet aan de procesvereisten voldoen. Bovendien kan de luchtdruk, wanneer wafels op hun plaats worden gehouden door vacuümklauwplaten, ervoor zorgen dat de wafel vervormt, wat resulteert in een terugkaatsing na verwerking. Dit kan resulteren in een golvend oppervlak, slechte vlakheid en verminderde bewerkingsnauwkeurigheid op de bewerkte wafel.

Elektrostatische klauwplatengebruik contactloze adsorptie en bied een consistente, gelijkmatig verdeelde klemkracht. Dit voorkomt effectief het kromtrekken, vervormen en beschadigen van de wafel, terwijl de uitstekende vlakheid behouden blijft voor een hogere bewerkingsnauwkeurigheid. Uitgerust met heliumkoeling aan de achterkant voor een uniforme temperatuurverdeling, ondersteunen elektrostatische klauwplaten een nauwkeurige regeling van de wafertemperatuur.

Het nadeel is dat elektrostatische klauwplaten complexe structuren hebben met extreem strenge normen voor vlakheid, gladheid en microstructuren op micronschaal. Precisie op micronniveau voor microkenmerken schept hoge technische barrières bij het formuleren van grondstoffen, sinteren en oppervlakteafwerking. Temperatuurbeheersing blijft een technische kernuitdaging; diëlektrische ESC's van aluminiumnitride (AlN) voor verbeterde warmteafvoer omvatten nog ingewikkelder productieprocessen. Strenge multidimensionale technische eisen drijven de productprijs op, en regelmatige inspectie en onderhoud van elektrostatische systemen zijn verplicht om een ​​stabiele werking te garanderen.

3. Verschillende hoofdtoepassingsgebieden

Met een hoge vlakheid, superieur parallellisme, dichte, uniforme textuur, hoge mechanische sterkte, uniforme luchtdoorlaatbaarheid en gemakkelijke reconditionering, worden vacuümklauwplaten gebruikt voor het fixeren en transporteren van vlakke, goed afgedichte werkstukken zoals metalen platen en plastic substraten. Binnen de halfgeleiderproductie worden ze gebruikt voor het verdunnen, in blokjes snijden, slijpen, reinigen en andere wafelbehandelingsprocessen van wafels, waardoor veelvoorkomende problemen, waaronder inkepingen van wafels, elektrostatische afbraak van chips en deeltjesverontreiniging, effectief worden opgelost.

Elektrostatische klauwplaten zijn ontworpen voor platte, niet-geleidende werkstukken en zijn ultraschone waferdragers speciaal voor vacuüm- en plasmaomgevingen. Ze worden op grote schaal ingezet in plasma- en vacuümhalfgeleiderprocessen, waaronder droog etsen, PECVD, thermische CVD, fysische dampafzetting (PVD), ionenimplantatie en extreme ultraviolette lithografie (EUVL).
