Wat is diffusieproces

Doping omvat het introduceren van een dosis onzuiverheden in halfgeleidermaterialen om hun elektrische eigenschappen te veranderen. Diffusie en ionenimplantatie zijn twee methoden voor doping. Vroege onzuiverheidsdoping werd voornamelijk bereikt door diffusie op de hoge temperatuur.

Diffusieafzettingen van onzuiverheidsatomen op het oppervlak van eensubstraatwafervan een dampbron of gedoteerd oxide. De onzuiverheidsconcentratie neemt monotoon af van het oppervlak naar het bulk, en de onzuiverheidsverdeling wordt voornamelijk bepaald door de diffusietemperatuur en tijd. Ionimplantatie omvat het injecteren van dopantionen in de halfgeleider met behulp van een ionenstraal. De onzuiverheidsconcentratie heeft een piekverdeling binnen de halfgeleider en de onzuiverheidsverdeling wordt bepaald door de dosis ionen en implantatie -energie.

Tijdens het diffusieproces wordt de wafel meestal geplaatst in een strikt temperatuurgecontroleerde kwarts-buis met hoge temperatuur en een gasmengsel dat de gewenste dopant bevat, wordt geïntroduceerd. Voor SI-diffusieprocessen is boor de meest gebruikte p-type dopant, terwijl fosfor de meest gebruikte n-type dopant is. (Voor sic-ionenimplantatie is de p-type dopant typisch boor of aluminium, en de n-type dopant is typisch stikstof.)

Diffusie in halfgeleiders kan worden gezien als de atomaire beweging van dopantatomen in het substraatrooster door vacatures of interstitiële atomen.

Bij hoge temperaturen trillen roosteratomen in de buurt van hun evenwichtsposities. Atomen op roosterplaatsen hebben een zekere kans om voldoende energie te krijgen om van hun evenwichtsposities te gaan, waardoor interstitiële atomen ontstaan. Dit creëert een vacature op de oorspronkelijke site. Wanneer een nabijgelegen onzuiverheidsatoom een ​​lege site inneemt, wordt dit vacature -diffusie genoemd. Wanneer een interstitieel atoom van de ene plaats naar de andere beweegt, wordt dit interstitiële diffusie genoemd. Atomen met kleinere atoomstralen ervaren in het algemeen interstitiële diffusie. Een ander type diffusie treedt op wanneer interstitiële atomen atomen van nabijgelegen roosterplaatsen verplaatsen, waardoor een vervangende onzuiverheidsatoom naar de interstitiële plaats wordt geduwd. Dit atoom herhaalt dit proces en versnelt de diffusiesnelheid aanzienlijk. Dit wordt push-vuldiffusie genoemd.

De primaire diffusiemechanismen van P en B in SI zijn vacature-diffusie en push-vuldiffusie.

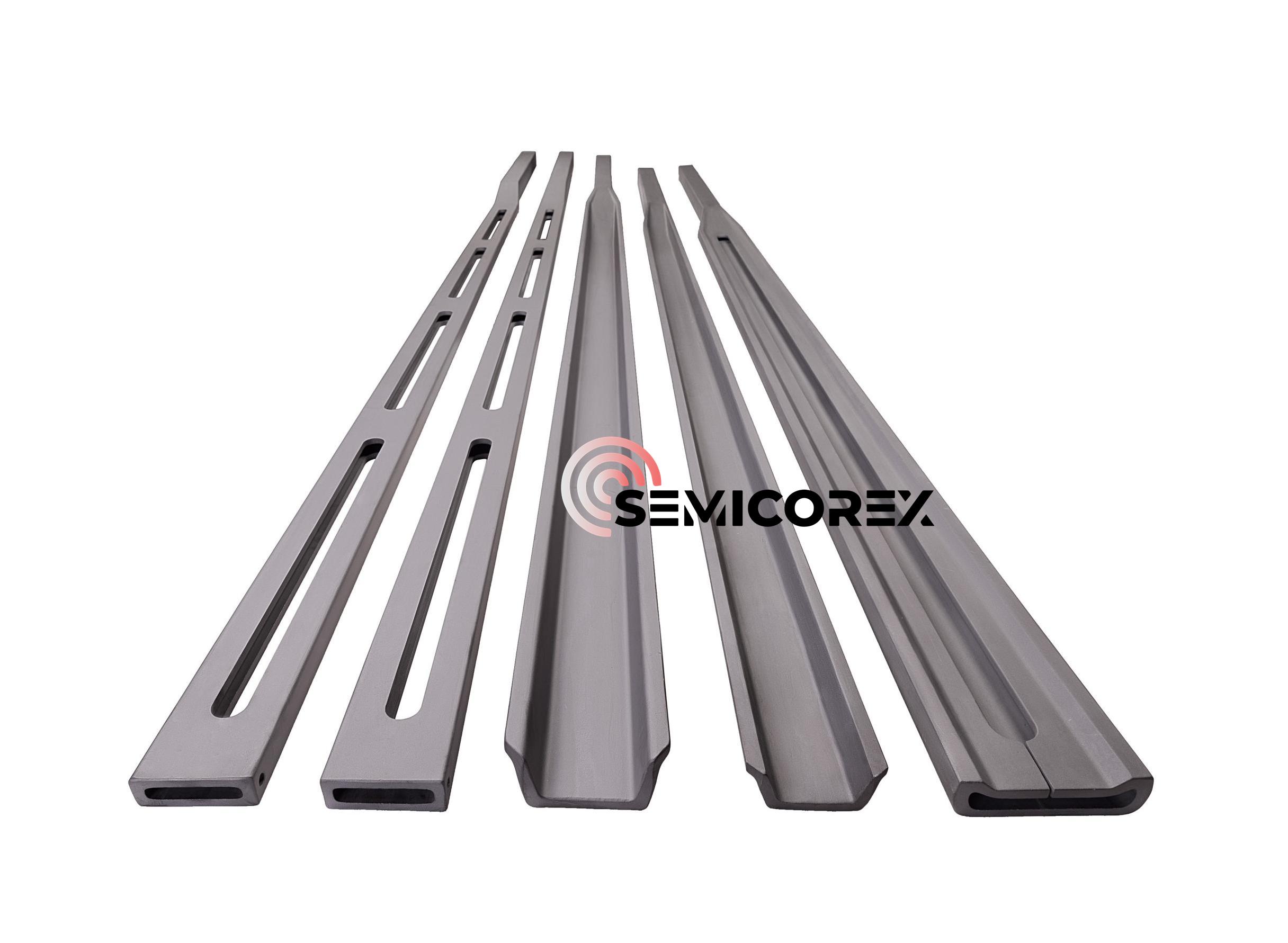

Semicorex biedt een hoog zuivere aangepasteSic componentenin diffusieproces. Als u vragen heeft of aanvullende details nodig hebt, aarzel dan niet om contact met ons op te nemen.
