Keramische vacuümklauwplaten

Keramische vacuümklauwplatenzijn gereedschappen die worden gebruikt voor het klemmen en dragen van halfgeleiderwafels bij de productie van halfgeleiderwafels. Ze hebben een hoge vlakheid en parallelliteit, een dichte en uniforme structuur, hoge sterkte, goede luchtdoorlaatbaarheid, uniforme adsorptiekracht en gemakkelijk te trimmen. Ze zijn geschikt voor processen zoals verdunnen, snijden, slijpen, reinigen en verwerken bij de productie van halfgeleiderwafels, waardoor veel problemen zoals wafelafdrukken, elektrostatische afbraak van chips en deeltjesverontreiniging effectief worden opgelost. In praktische toepassingen bereiken ze een extreem hoge verwerkingskwaliteit voor halfgeleiderwafels.

Rol van keramische vacuümklauwplaat

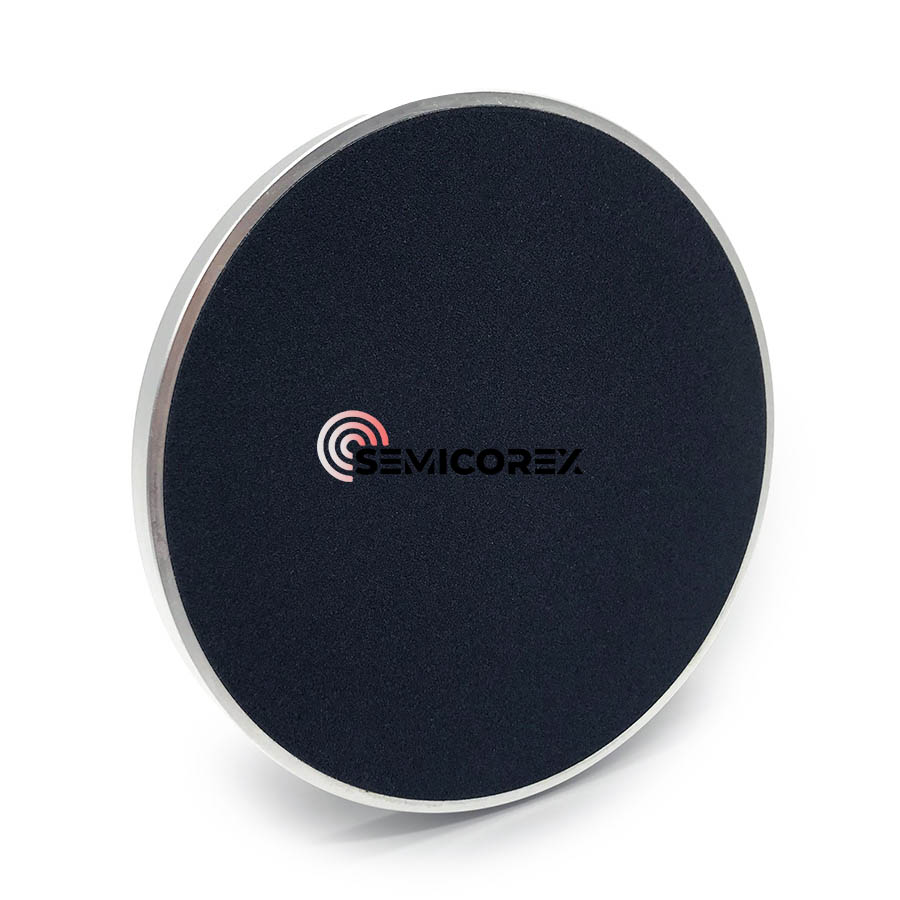

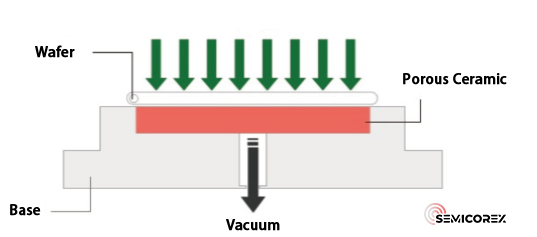

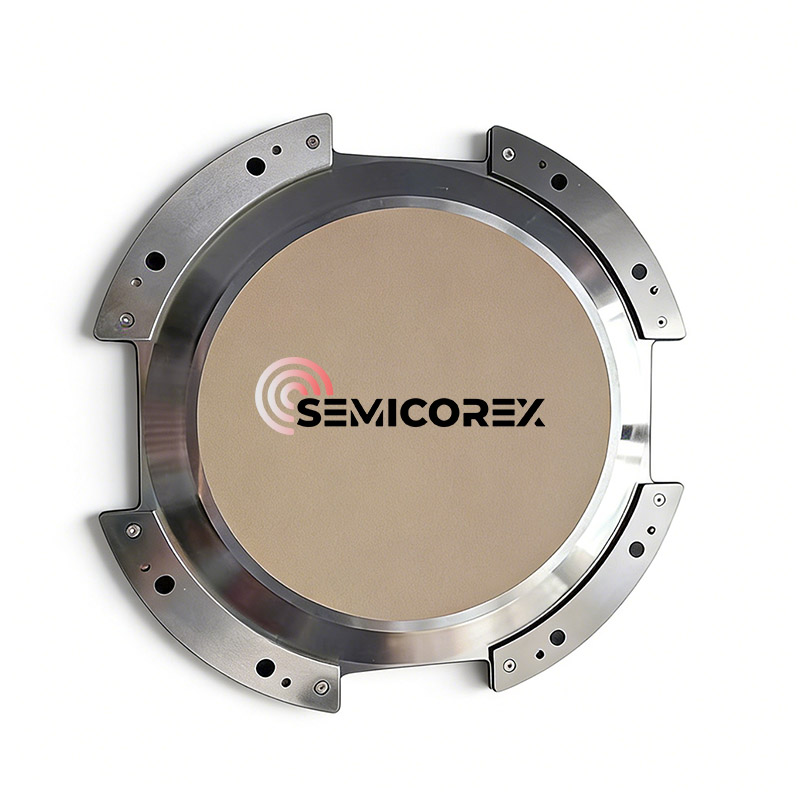

A keramische vacuümklauwplaatis een ultraprecieze procesarmatuur gebaseerd op het principe van vacuümadsorptie. Het is voornamelijk gemaakt van geavanceerde keramische materialen zoals aluminiumoxide, aluminiumnitride of siliciumcarbide. Via nauwkeurig bewerkte vacuümkanalen of poreuze structuren op het adsorptieoppervlak wordt het aangesloten op een extern vacuümsysteem om een ​​uniform negatief drukveld te vormen.

Bij hoogwaardige productie, zoals halfgeleiders en displaypanelen, ligt de kernwaarde van keramische vacuümklauwplaten in hun vermogen om traditionele mechanische klemmethoden te elimineren. Met behulp van uitsluitend gelijkmatig verdeelde adsorptiekracht kunnen ze ultradunne en ultrafragiele wafers of glassubstraten stevig vasthouden zonder contact of deeltjesverontreiniging gedurende het hele proces. Tegelijkertijd kan het, dankzij de vlakheid van het oppervlak op nanoschaal, de extreem hoge stijfheid en de uitstekende thermochemische stabiliteit, een vrijwel perfect positioneringsreferentieoppervlak bieden voor het werkstuk in zware procesomgevingen, waardoor de nauwkeurigheid en opbrengst van kritische processen zoals fotolithografie, inspectie en slijpen wordt gegarandeerd.

Waarom keramiek

In hoogwaardige productiescenario's zijn klauwplaten niet alleen maar 'adsorptiegereedschappen', maar eerder cruciale armaturen die de processtabiliteit en productopbrengst direct bepalen. Van de vele materialen wordt veelvuldig gekozen voor keramische materialen, die precies weerspiegelen hoe geavanceerde keramische materialen systematisch pijnpunten in de industrie aanpakken. Vanuit technisch perspectief kan dit worden samengevat als "vier hoge" eisen:

(1) Hoge vlakheid en hoge stijfheid

Bij de productieprocessen van halfgeleiders en beeldschermen zijn de siliciumwafels en glassubstraten die worden gehanteerd en verwerkt vaak extreem dun, met diktes zo laag als tientallen micrometers. Op dergelijke schaalniveaus kan iedere minieme buiging, trilling of ongelijkmatige lokale spanning leiden tot het breken of kromtrekken van de wafel, of zelfs rechtstreeks de uitlijningsnauwkeurigheid van kritische processen zoals fotolithografie beïnvloeden.

Geavanceerde keramische materialen (zoals aluminiumoxide en siliciumcarbide) kunnen vlakheid op submicrometer- of zelfs nanometerniveau bereiken door nauwkeurig sinteren en uiterst nauwkeurige slijp- en polijstprocessen. Tegelijkertijd geeft hun hoge elastische modulus de spankop een extreem hoge structurele stijfheid, waardoor vrijwel geen vervorming onder vacuümadsorptie wordt gegarandeerd, waardoor een absoluut stabiel referentievlak voor het proces wordt geboden.

(2) Hoge zuiverheid en chemische inertheid

Werkplaatsen voor de productie van halfgeleiders stellen extreem strenge eisen op het gebied van hygiëne. Procesarmaturen moeten niet alleen vrij zijn van deeltjesverontreiniging, maar ook het vrijkomen van metaalionen voorkomen en bestand zijn tegen herhaalde blootstelling aan verschillende reinigingschemicaliën.

Keramiek heeft, als anorganische, niet-metallische materialen, een dicht en glad oppervlak, waardoor ze minder gevoelig zijn voor het genereren van deeltjes. Bovendien zijn ze niet-magnetisch, bevatten ze geen migrerende metaalelementen en vertonen ze een extreem hoge chemische stabiliteit. Ze behouden stabiele prestaties in sterke zuren, sterke basen en omgevingen met organische oplosmiddelen, waardoor ze ideaal zijn voor langdurige toepassing in cleanroomprocessen op hoog niveau.

(3) Hoge duurzaamheid en stabiliteit op lange termijn

Op geautomatiseerde productielijnen die 24/7 in bedrijf zijn, moeten keramische klauwplaten duizenden adsorptie- en afgiftecycli doorstaan ​​en te maken krijgen met langdurige temperatuurschommelingen en zelfs procesomgevingen met hoge temperaturen. Dit stelt extreem hoge eisen aan de slijtvastheid, weerstand tegen vermoeiing en thermische stabiliteit van het materiaal.

Vergeleken met metalen of polymeren heeft keramiek een hogere hardheid en slijtvastheid, en is hun thermische uitzettingsgedrag stabiel, waardoor ze minder gevoelig zijn voor kruip of achteruitgang van de prestaties. De levensduur is doorgaans aanzienlijk langer dan die van traditionele materiaalklauwplaten, met een lagere onderhouds- en vervangingsfrequentie, waardoor deze zuiniger wordt in termen van totale levenscycluskosten.

(4) Sterk geïntegreerd functioneel ontwerp

In meer geavanceerde halfgeleiderprocessen is de functie van keramische klauwplaten niet langer beperkt tot vacuümadsorptie. In vacuümkamers die worden gebruikt voor droog etsen en dunnefilmafzetting (CVD/PVD), kunnen traditionele vacuümadsorptiegaten bijvoorbeeld de atmosfeer en de drukverdeling in de kamer verstoren.

Op dit punt wordt de "elektrostatische spankop (ESC)" een belangrijke oplossing. ESC's maken gebruik van de elektrostatische kracht die wordt gegenereerd door de keramische diëlektrische laag onder een aangelegd elektrisch veld om wafers te adsorberen. Dit vermijdt niet alleen de interferentie van vacuümgaten op de procesomgeving, maar integreert ook verwarmings- en koelkanalen in de spankop, waardoor nauwkeurige temperatuurregeling van de wafer mogelijk wordt (van lage temperaturen tot boven 500°C), een cruciale basis voor de succesvolle implementatie van geavanceerde processen.

Toepassingsscenario

Keramische klauwplaten worden veel gebruikt in hoogwaardige productiegebieden zoals halfgeleiders, beeldschermpanelen, fotovoltaïsche zonne-energie en precisie-optica.

In halfgeleiderprocessen dienen ze als cruciale platforms voor fotolithografie, etsen, polijsten en inspectie. In de displaypaneelindustrie bieden ze stabiele ondersteuning en transport voor grote, ultradunne glassubstraten. Bij de productie van fotovoltaïsche cellen zorgen ze voor de veilige omgang met dunne, kwetsbare siliciumwafels tijdens het snijden en testen.

Hun kernwaarde ligt in het bieden van een precisiebevestigingsoplossing voor ultradunne, ultraplatte en ultrabrosse werkstukken zonder mechanische spanning of deeltjesverontreiniging, wat de hoeksteen vormt van het garanderen van hoge opbrengst en efficiëntie in moderne precisieproductie.
