Welke rollen speelt het gloeiproces?

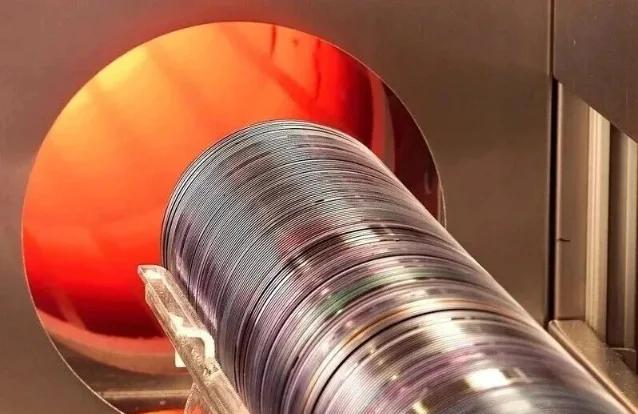

Bij de vervaardiging van wafels is een gloeibehandeling een onmisbare verwerkingsstap. Gloeien is in wezen een gecontroleerd warmtebehandelingsproces, waarbij siliciumwafels worden verwarmd tot een specifieke temperatuur (meestal tussen 600 °C en 1200 °C), ze gedurende een bepaalde tijd worden vastgehouden en met een geschikte snelheid worden afgekoeld. Het verandert de macroscopische vorm van wafers niet, maar repareert en optimaliseert hun interne microstructuren.

Functies van gloeien

Door de verwarmings- en koelingsprofielen nauwkeurig te reguleren, kan het uitgloeiproces doteringsatomen activeren, roosterschade herstellen, interne spanning verlichten en de elektrische betrouwbaarheid van wafers verbeteren. Deze kritische prestatieverbeteringen leggen een solide basis voor de daaropvolgende waferverwerking en dienen als een kernvereiste om een ​​stabiele werking op lange termijn van halfgeleiderapparaten voor eindgebruik te garanderen onder scenario's met hoog vermogen en hoge integratie.

1. Activering van doteringsatomen

Tijdens ionenimplantatie worden hoogenergetische doteringsatomen (bijvoorbeeld boor, fosfor, arseen) als kogels in het siliciumrooster gedreven. De meeste atomen komen vast te zitten in interstitiële locaties of op willekeurige posities in een elektrisch inactieve toestand, waardoor ze niet in staat zijn vrije elektronen of gaten te leveren en er dus niet in slagen de geleidbaarheid van silicium te wijzigen. Uitgloeien levert voldoende thermische energie om deze interstitiële atomen in staat te stellen te migreren, lege roosterplaatsen te bezetten die zijn ontstaan ​​door implantatieschade, en te integreren in het kristalrooster. Dit proces staat bekend als substitutionele activering. Alleen geactiveerde doteermiddelen dragen vrije ladingsdragers bij om PN-overgangen of geleidende kanalen te vormen. Zonder uitgloeien bestaan ​​geïmplanteerde onzuiverheden louter fysiek in silicium met een verwaarloosbare impact op de elektrische prestaties.

2. Reparatie van roosterschade

De hoogenergetische ionenimplantatie verdringt siliciumatomen uit roosterlocaties, waardoor talloze vacatures, interstitials en zelfs een amorfe laag van enkele tot tientallen nanometers dik op het wafeloppervlak ontstaan. Dergelijke defecte roosters lijden aan een lage dragermobiliteit en ernstige lekstroom. Tijdens het uitgloeien veroorzaakt thermische energie trillingen, diffusie en herschikking van siliciumatomen. Amorfe gebieden herkristalliseren via epitaxie in de vaste fase om bijna perfecte monokristalstructuren te herstellen, analoog aan het opnieuw opduiken van een weg met kraters om de vlakheid en structurele integriteit te herstellen.

3. Verlichting van interne stress

Thermische en mechanische spanning hoopt zich op in siliciumwafels tijdens oxidatie bij hoge temperaturen, afzetting van dunne films en snelle temperatuurwisselingen. Niet-verlichte spanning veroorzaakt het buigen van de wafel, sliplijnen, mislukte focussering van de lithografie of zelfs breuk van het apparaat. Door middel van goed ontworpen temperatuurprofielen ontspant het uitgloeien de roosteratomen om de restspanning gelijkmatig op te heffen.

4. Verbetering van de elektrische betrouwbaarheid Bepaalde productiestappen introduceren diepgaande onzuiverheden zoals zware metalen (ijzer, koper), die recombinatiecentra in de bandafstand vormen, waardoor de levensduur van minderheidsdragers drastisch wordt verkort en de lekstroom toeneemt. Uitgloeien bij hoge temperaturen zorgt ervoor dat deze onzuiverheden naar binnen diffunderen en worden opgevangen door lagen van het oppervlak, waardoor de actieve gebieden worden gezuiverd. Deze stap is vooral van cruciaal belang voor lekgevoelige apparaten zoals zonnecellen en detectoren.
