Vergelijking van drie reguliere focusringen

Focusringen zijn ringvormige precisieonderdelen die doorgaans rond de wafelkop van plasma-etsapparatuur worden geïnstalleerd en die tijdens het etsproces direct worden blootgesteld aan hoogenergetisch plasma. Hun kernfunctie is het fungeren als opofferingsonderdelen om uniforme etsresultaten over het gehele waferoppervlak te garanderen. Als gevolg van het randeffect vervormen en divergeren elektrische velden scherp aan de randen van de wafel, waardoor de plasmadichtheid en energie enorm inconsistent worden met het midden van de wafel, waardoor de etsuniformiteit wordt verpest. Focusringen lossen dit probleem op via drie kernmechanismen, zoals hieronder vermeld:

1. Optimalisatie van elektrisch veld

Focusringen, geplaatst rond de wafer, fungeren als een bufferhelling voor een elektrisch veld om de fysieke en elektrische grenzen van de wafer te verleggen. Deze instelling egaliseert de plasmamantel aan de wafelrand, waardoor ionen het wafeloppervlak onder optimale hoeken bombarderen, waardoor een consistente etsprecisie tussen de wafelrand en het midden wordt gegarandeerd.

2. Beschermingsmechanisme voor kerncomponenten

Als opofferingsonderdelen in het etssysteem worden focusringen blootgesteld aan het directe bombardement van hoogenergetisch plasma. Ze kunnen dure componenten daaronder, zoals elektrostatische klauwplaten, beschermen tegen schade, waardoor de levensduur van de componenten aanzienlijk wordt verlengd en de onderhoudskosten worden verlaagd.

3. Onderhoud van thermische en elektrische afstemming

Sommige focusringen kunnen het bereiken van een uniforme warmteverdeling vergemakkelijken of het vormen van een goed afgestemd elektrisch veld met de wafer met op maat gemaakte elektrische geleidbaarheid, waardoor een extreem stabiele verwerkingsomgeving wordt gecreëerd voor etsen met hoge precisie.

Vergelijking van drie veelgebruikte focusringmaterialen

Kwarts, silicium en siliciumcarbide zijn de drie dominante materialen voor de productie van focusringen. Hieronder vindt u een gedetailleerd overzicht van hun respectievelijke sterke punten, nadelen en typische toepassingen.

1. Kwartsfocusring (traditionele optie)

A. Voor- en nadelen

Kwarts scherpstelringenvertonen lage bedrijfskosten, stabiel gedrag in hoogfrequente velden en superieure diëlektrische isolatie in . Niettemin kunnen hun beperkingen niet worden genegeerd. Kwarts heeft een lage mechanische hardheid, waardoor kwartsfocusringen gevoelig zijn voor vervorming onder hoge temperaturen. Ze bieden ook een slechte weerstand tegen ionensputteren met een extreem hoge corrosiesnelheid bij blootstelling aan op fluor gebaseerd plasma, wat contaminatierisico's voor productieprocessen kan veroorzaken.

B. Geschikte scenario's

Deze ringen werken voor RIE-etsers zonder hoog bombardement en ondersteunen mid-to-low-end-processen op 28 nm en hoger. Ze kunnen niet voldoen aan de strikte eisen op het gebied van lage verontreiniging en lange levensduur voor geavanceerde knooppunten.

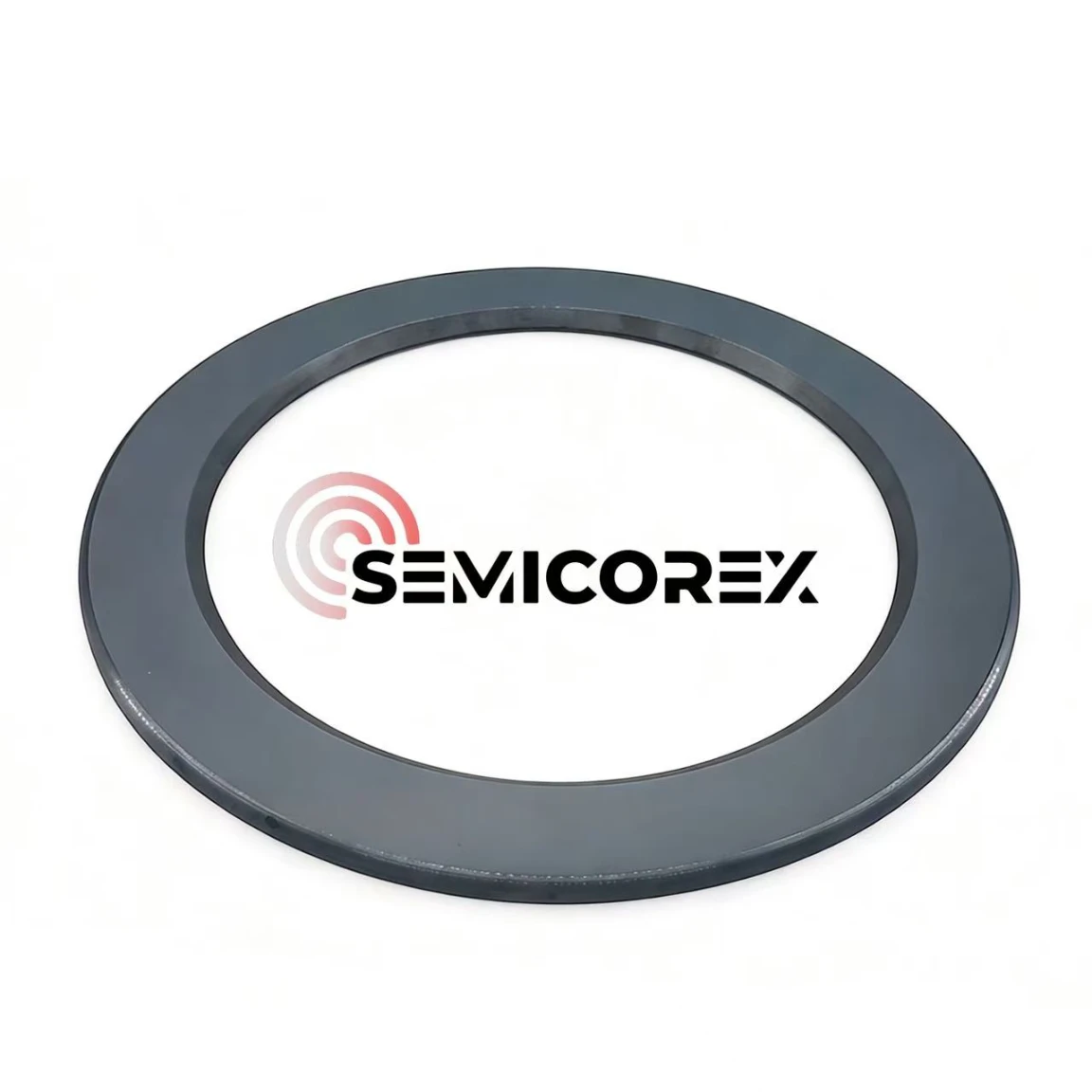

2. Siliconen scherpstelring

A. Voor- en nadelen

Siliconen scherpstelringenzijn gemaakt van hetzelfde materiaal als siliciumwafels en bieden goed op elkaar afgestemde thermische uitzettingscoëfficiënten en elektrische eigenschappen. Ze verdragen temperaturen tot 1600°C en helpen een gelijkmatige plasmaverdeling te behouden. Toch presteert silicium slecht tegen fluorplasma-etsen. Het genereert gemakkelijk vluchtig SiF₄, verslijt snel en veroorzaakt frequente procesafwijkingen en ongeplande downtime. Regelmatige vervanging is vereist; monokristallijne siliciumringen moeten doorgaans elke 10 tot 12 dagen worden vervangen.

B. Geschikte scenario's

Siliciumringen waren ooit standaard op halfgeleideretslijnen, maar worden geleidelijk vervangen door SiC-varianten. Ze blijven in gebruik voor kostengevoelige, oudere productieprocessen in het midden- tot het lage segment.

3. Focusring van siliciumcarbide (eersteklas hoogwaardige keuze)

A. Voor- en nadelen

Focusringen van siliciumcarbidebeschikken over een Mohs-hardheid van 9,5 en behouden een buigsterkte van 500 tot 600 MPa, zelfs bij 1400°C. Ondertussen komt hun thermische uitzettingscoëfficiënt goed overeen met die van siliciumwafels, waardoor ze een uitstekende thermische schokbestendigheid bieden om snelle thermische cycli te weerstaan, waardoor de etsuniformiteit aan de randen van de wafer aanzienlijk wordt geoptimaliseerd. Het allerbelangrijkste is dat SiC een uitzonderlijke corrosieweerstand biedt tegen Ar, F, Cl en andere plasmachemie. De etssnelheid in fluorplasma is bijna nul. Siliciumcarbide focusringen hebben een 2 tot 3 keer langere levensduur dan siliciumversies, wat de algehele efficiëntie van de apparatuur aanzienlijk verbetert. Door CVD gekweekt hoogzuiver siliciumcarbide bereikt een zuiverheidsniveau van meer dan 99,9995%, waardoor de risico's op deeltjes- en elementaire verontreiniging drastisch worden verminderd.

Siliciumcarbide focusringen zijn echter niet zonder nadelen. Gezien de extreme hardheid van siliciumcarbide vereist de vervaardiging van focusringen van siliciumcarbide diamanten snijgereedschappen. En hun complexe, langdurige bewerkingsprocedures verhogen de initiële aanschafkosten aanzienlijk.

B. Geschikte scenario's

Focusringen van siliciumcarbide dienen als de optimale optie voor geavanceerde productieprocessen, waaronder sub-14nm logicachips en 3D NAND-apparaten, en vormen de beste materiaalkeuze voor de fabricage van siliciumcarbide-energieapparaten.
