Wat zijn ringen in etsen

Bij de productie van chips zijn fotolithografie en etsen twee nauw met elkaar verbonden stappen. Fotolithografie gaat vooraf aan het etsen, waarbij het circuitpatroon met behulp van fotoresist op de wafer wordt ontwikkeld. Bij het etsen worden vervolgens de filmlagen verwijderd die niet door de fotoresist zijn bedekt, waardoor de overdracht van het patroon van het masker naar de wafer wordt voltooid en voorbereidingen worden getroffen voor volgende stappen zoals ionenimplantatie.

Etsen omvat de selectieve verwijdering van onnodig materiaal met behulp van chemische of fysische methoden. Na het coaten, resistcoaten, fotolithografie en ontwikkelen verwijdert het etsen onnodig dun filmmateriaal dat op het waferoppervlak is blootgesteld, waardoor alleen de gewenste gebieden overblijven. Overtollige fotoresist wordt vervolgens verwijderd. Door deze stappen herhaaldelijk te herhalen ontstaan ​​complexe geïntegreerde schakelingen. Omdat etsen materiaalverwijdering met zich meebrengt, wordt dit een 'subtractief proces' genoemd.

Droog etsen, ook wel plasma-etsen genoemd, is de dominante methode bij het etsen van halfgeleiders. Plasma-etsers worden grofweg ingedeeld in twee categorieën op basis van hun plasmageneratie- en controletechnologieën: capacitief gekoppeld plasma (CCP) etsen en inductief gekoppeld plasma (ICP) etsen. CCP-etsers worden voornamelijk gebruikt voor het etsen van diëlektrische materialen, terwijl ICP-etsers voornamelijk worden gebruikt voor het etsen van silicium en metalen, en ook bekend staan ​​als geleideretsers. Diëlektrische etsers richten zich op diëlektrische materialen zoals siliciumoxide, siliciumnitride en hafniumdioxide, terwijl geleideretsers zich richten op siliciummaterialen (enkelkristallijn silicium, polykristallijn silicium en silicide, enz.) en metalen materialen (aluminium, wolfraam, enz.).

Bij het etsproces zullen we voornamelijk twee soorten ringen gebruiken: focusringen en schildringen.

Focusring

Door het randeffect van plasma is de dichtheid hoger in het midden en lager aan de randen. De focusring genereert door zijn ringvorm en de materiaaleigenschappen van CVD SiC een specifiek elektrisch veld. Dit veld geleidt en beperkt de geladen deeltjes (ionen en elektronen) in het plasma naar het wafeloppervlak, vooral aan de rand. Dit verhoogt effectief de plasmadichtheid aan de rand, waardoor deze dichter bij die in het midden komt. Dit verbetert de etsuniformiteit over de wafer aanzienlijk, vermindert randbeschadiging en verhoogt de opbrengst.

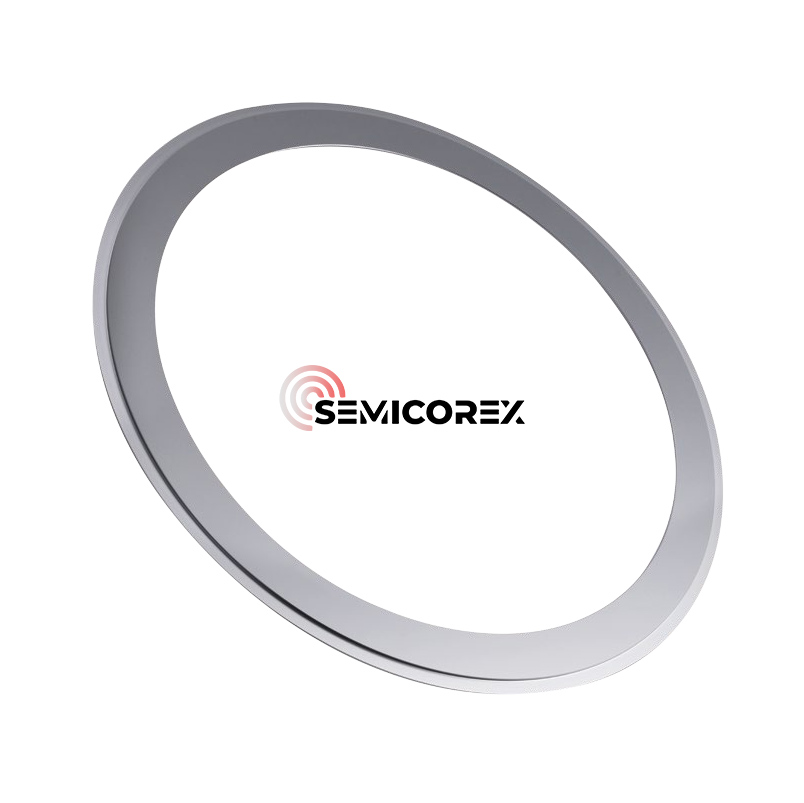

Schildring

De primaire functie bevindt zich doorgaans buiten de elektrode en is het blokkeren van de plasma-overstroming. Afhankelijk van de structuur kan het ook functioneren als onderdeel van de elektrode. Gebruikelijke materialen zijn onder meer CVD SiC of monokristallijn silicium.

Semicorex biedt hoogwaardige kwaliteitCVD SiCEnSiliciumEtsringen op basis van de behoeften van de klant. Als u vragen heeft of aanvullende informatie nodig heeft, aarzel dan niet om contact met ons op te nemen.
