Semicorex SOI Wafer is een hoogwaardig halfgeleidersubstraat met een dunne siliciumlaag bovenop een isolerend materiaal, waardoor de efficiëntie, snelheid en energieverbruik van het apparaat worden geoptimaliseerd. Met aanpasbare opties, geavanceerde productietechnieken en een focus op kwaliteit levert Semicorex SOI-wafels die superieure prestaties en betrouwbaarheid garanderen voor een breed scala aan geavanceerde toepassingen.*

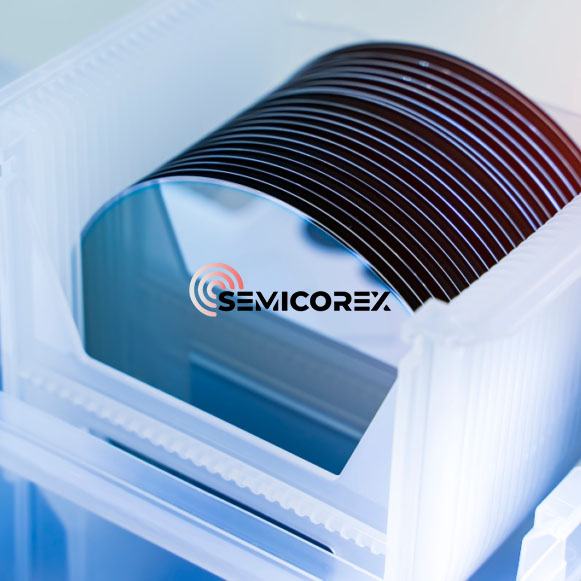

Semicorex SOI Wafer (Silicon On Insulator) is een geavanceerd halfgeleidersubstraat dat is ontworpen om te voldoen aan de hoge prestatie-eisen van de moderne fabricage van geïntegreerde schakelingen (IC). SOI-wafels zijn gebouwd met een dunne laag silicium bovenop een isolatiemateriaal, meestal siliciumdioxide (SiO₂), en maken aanzienlijke prestatieverbeteringen in halfgeleiderapparaten mogelijk door isolatie tussen verschillende elektrische componenten te bieden. Deze wafers zijn met name nuttig bij de productie van energieapparaten, RF-componenten (radiofrequentie) en MEMS (micro-elektromechanische systemen), waarbij thermisch beheer, energie-efficiëntie en miniaturisatie van cruciaal belang zijn.
SOI-wafels bieden superieure elektrische eigenschappen, waaronder een lage parasitaire capaciteit, verminderde overspraak tussen lagen en betere thermische isolatie, waardoor ze ideaal zijn voor hoogfrequente, hoge snelheids- en stroomgevoelige toepassingen in geavanceerde elektronica. Semicorex biedt een verscheidenheid aan SOI-wafels die zijn afgestemd op specifieke productiebehoeften, waaronder verschillende siliciumdiktes, wafeldiameters en isolatielagen, zodat klanten een product ontvangen dat perfect geschikt is voor hun toepassingen.
Structuur en kenmerken
Een SOI-wafel bestaat uit drie hoofdlagen: een bovenste siliciumlaag, een isolatielaag (meestal siliciumdioxide) en een bulk-siliciumsubstraat. De bovenste siliciumlaag, of apparaatlaag, dient als het actieve gebied waar halfgeleiderapparaten worden vervaardigd. De isolatielaag (SiO₂) fungeert als een elektrisch isolerende barrière en zorgt voor een scheiding tussen de bovenste siliciumlaag en het bulksilicium, dat fungeert als de mechanische ondersteuning voor de wafer.
De belangrijkste kenmerken van de SOI-wafer van Semicorex zijn onder meer:
Apparaatlaag: De bovenste laag van silicium is doorgaans dun, variërend van tientallen nanometers tot enkele micrometers in dikte, afhankelijk van de toepassing. Deze dunne siliciumlaag zorgt voor snelle schakeling en een laag stroomverbruik in transistors en andere halfgeleiderapparaten.
Isolatielaag (SiO₂): De isolatielaag is doorgaans tussen 100 nm en enkele micrometers dik. Deze siliciumdioxidelaag zorgt voor elektrische isolatie tussen de actieve toplaag en het bulk-siliciumsubstraat, waardoor de parasitaire capaciteit wordt verminderd en de prestaties van het apparaat worden verbeterd.
Bulk-siliciumsubstraat: Het bulk-siliciumsubstraat biedt mechanische ondersteuning en is meestal dikker dan de apparaatlaag. Het kan ook worden aangepast voor specifieke toepassingen door de soortelijke weerstand en dikte aan te passen.
Aanpassingsopties: Semicorex biedt een verscheidenheid aan aanpassingsopties, waaronder verschillende siliciumlaagdiktes, isolatielaagdiktes, waferdiameters (gewoonlijk 100 mm, 150 mm, 200 mm en 300 mm) en waferoriëntaties. Hierdoor kunnen we SOI-wafels leveren die geschikt zijn voor een breed scala aan toepassingen, van kleinschalig onderzoek en ontwikkeling tot productie in grote volumes.
Hoogwaardig materiaal: onze SOI-wafels zijn vervaardigd met zeer zuiver silicium, wat een lage defectdichtheid en een hoge kristallijne kwaliteit garandeert. Dit resulteert in superieure apparaatprestaties en opbrengst tijdens de fabricage.
Geavanceerde hechtingstechnieken: Semicorex maakt gebruik van geavanceerde hechtingstechnieken zoals SIMOX (Separation by IMplantation of Oxygen) of Smart Cut™-technologie om onze SOI-wafels te vervaardigen. Deze methoden zorgen voor een uitstekende controle over de dikte van de silicium- en isolatielagen, waardoor consistente, hoogwaardige wafers worden verkregen die geschikt zijn voor de meest veeleisende halfgeleidertoepassingen.
Toepassingen in de halfgeleiderindustrie
SOI-wafels zijn cruciaal in veel geavanceerde halfgeleidertoepassingen vanwege hun verbeterde elektrische eigenschappen en superieure prestaties in omgevingen met hoge frequentie, laag vermogen en hoge snelheid. Hieronder vindt u enkele van de belangrijkste toepassingen van de SOI-wafels van Semicorex:
RF- en microgolfapparaten: De isolerende laag van SOI-wafels helpt de parasitaire capaciteit te minimaliseren en signaalverslechtering te voorkomen, waardoor ze ideaal zijn voor RF- (radiofrequentie) en microgolfapparaten, waaronder eindversterkers, oscillatoren en mixers. Deze apparaten profiteren van de verbeterde isolatie, wat resulteert in hogere prestaties en een lager energieverbruik.
Voedingsapparaten: De combinatie van de isolatielaag en de dunne bovenste siliciumlaag in SOI-wafels zorgt voor een beter thermisch beheer, waardoor ze perfect zijn voor voedingsapparaten die een efficiënte warmteafvoer vereisen. Toepassingen zijn onder meer vermogens-MOSFET's (Metal-Oxide-Semiconductor Field-Effect Transistors), die profiteren van minder vermogensverlies, snellere schakelsnelheden en verbeterde thermische prestaties.
MEMS (Micro-Elektromechanische Systemen): SOI-wafels worden veel gebruikt in MEMS-apparaten vanwege de goed gedefinieerde, dunne siliciumlaag, die gemakkelijk kan worden gemicromachineerd om complexe structuren te vormen. Op SOI gebaseerde MEMS-apparaten worden aangetroffen in sensoren, actuatoren en andere systemen die hoge precisie en mechanische betrouwbaarheid vereisen.
Geavanceerde logica en CMOS-technologie: SOI-wafers worden gebruikt in geavanceerde CMOS-logische technologieën (complementaire metaaloxide-halfgeleider) voor de productie van snelle processors, geheugenapparaten en andere geïntegreerde schakelingen. De lage parasitaire capaciteit en het lagere energieverbruik van SOI-wafers helpen snellere schakelsnelheden en een grotere energie-efficiëntie te bereiken, sleutelfactoren in de elektronica van de volgende generatie.
Opto-elektronica en fotonica: Het hoogwaardige kristallijne silicium in SOI-wafels maakt ze geschikt voor opto-elektronische toepassingen, zoals fotodetectoren en optische verbindingen. Deze toepassingen profiteren van de uitstekende elektrische isolatie die door de isolatielaag wordt geboden en van de mogelijkheid om zowel fotonische als elektronische componenten op dezelfde chip te integreren.
Geheugenapparaten: SOI-wafers worden ook gebruikt in niet-vluchtige geheugentoepassingen, waaronder flashgeheugen en SRAM (statisch willekeurig toegankelijk geheugen). De isolatielaag helpt de integriteit van het apparaat te behouden door het risico op elektrische interferentie en overspraak te verminderen.
De SOI-wafers van Semicorex bieden een geavanceerde oplossing voor een breed scala aan halfgeleidertoepassingen, van RF-apparaten tot vermogenselektronica en MEMS. Met uitzonderlijke prestatiekenmerken, waaronder een lage parasitaire capaciteit, een lager energieverbruik en een superieur thermisch beheer, bieden deze wafers verbeterde apparaatefficiëntie en betrouwbaarheid. De SOI-wafels van Semicorex zijn aanpasbaar om aan de specifieke behoeften van de klant te voldoen en zijn de ideale keuze voor fabrikanten die op zoek zijn naar hoogwaardige substraten voor de volgende generatie elektronica.
