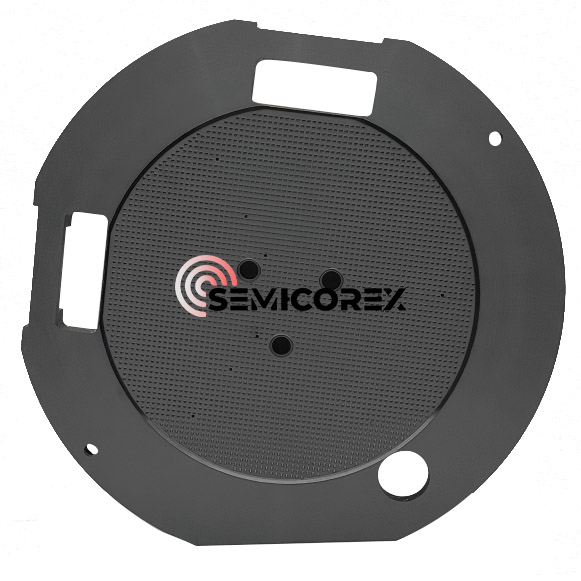

Wafer-vacuümklauwplaten

De nauwkeurigheid van het hanteren en lokaliseren van wafers heeft rechtstreeks invloed op de productieopbrengst van lithografie en hoe goed de halfgeleiderapparaten werken in de halfgeleiderindustrie. Deze twee functies worden bereikt door het gebruik van Semicorex Wafer Vacuum Chucks, die zijn gemaakt van dicht gesinterd siliciumcarbide (SiC). Deze vacuümklauwplaten zijn ontworpen voor uiterste precisie, structurele stijfheid en een lange levensduur, in zware omgevingen zoals lithografie en waferverwerking. De vacuümklem heeft een nauwkeurig gevormd micro-uitsteekseloppervlak dat is ontworpen om stabiele wafelondersteuning te bieden met consistent vacuüm door adsorptie.

Semicorex Wafer Vacuüm Chucks zijn ontworpen om compatibel te zijn met de beste fotolithografiesystemen en hebben uitstekende thermische stabiliteit, slijtvastheid en bieden zekerheid over een nauwkeurige waferlocatie. Semicorex-producten kunnen de standaard vacuümklauwplaatontwerpen die worden gebruikt in fotolithografiesystemen van Nikon en Canon volledig vervangen en kunnen specifiek worden ontworpen om te voldoen aan klantspecifieke vereisten voor flexibiliteit in apparatuur voor de productie van halfgeleiders.

Materiaal: gesinterd siliciumcarbide (dicht)

Het lichaam van de Wafer Vacuum Chucks is vervaardigd uitgesinterd siliciumcarbidedat met een extreem hoge dichtheid is vervaardigd en alle juiste mechanische en thermische eigenschappen heeft om in halfgeleiderapparaten te worden gebruikt. Vergeleken met andere standaard vacuümspanmaterialen zoals aluminiumlegeringen en keramiek, biedt dicht SiC aanzienlijk grotere stijfheid en maatvaste eigenschappen.

Siliciumcarbide heeft ook een extreem lage thermische uitzetting, waardoor de positionering van de wafer stabiel blijft, zelfs onder temperatuurschommelingen die vaak optreden tijdens lithografieprocessen. Dankzij de intrinsieke hardheid en slijtvastheid kan de spantang op de lange termijn de oppervlaktenauwkeurigheid behouden, waardoor de onderhoudsfrequentie en de operationele kosten worden verlaagd.

Micro-uitsteekseloppervlakontwerp voor stabiele hantering van wafers

Het oppervlak van de klem bevat een uniforme microbultstructuur die het contactoppervlak tussen de wafer en het oppervlak van de klem minimaliseert. Dit ontwerp biedt verschillende kritische voordelen:

Voorkomt deeltjesvorming en verontreiniging

Zorgt voor een uniforme vacuümverdeling

Vermindert het plakken van wafers en schade door hantering

Verbetert de vlakheid van de wafer tijdens belichtingsprocessen

Deze precisie-oppervlaktetechniek zorgt voor stabiele adsorptie en herhaalbare waferpositionering, die essentieel zijn voor lithografie met hoge resolutie.

Ultrahoge precisie en spiegeloppervlakafwerking

Semicorex Wafer-vacuümklauwplaten worden vervaardigd met behulp van geavanceerde bewerkings- en polijsttechnologieën om extreme maatnauwkeurigheid en oppervlaktekwaliteit te bereiken.

De belangrijkste precisiekenmerken zijn onder meer:

Vlakheid: 0,3 – 0,5 μm

Spiegelgepolijst oppervlak

Uitzonderlijke maatvastheid

Uitstekende uniformiteit van de wafelondersteuning

De spiegelgladde afwerking vermindert oppervlaktewrijving en deeltjesophoping, waardoor de boorkop zeer geschikt is voor halfgeleideromgevingen in cleanrooms.

Lichtgewicht en toch zeer stijve structuur

Ondanks zijn uitzonderlijke stijfheid behoudt gesinterd SiC een relatief lichtgewicht structuur vergeleken met traditionele metalen oplossingen. Dit biedt verschillende operationele voordelen:

Snellere gereedschapsreactie en positioneringsnauwkeurigheid

Verminderde mechanische belasting op bewegingsfasen

Verbeterde systeemstabiliteit tijdens snelle waferoverdracht

De combinatie van hoge stijfheid en laag gewicht maakt de spantang bijzonder geschikt voor moderne lithografieapparatuur met hoge doorvoer.

Uitstekende slijtvastheid en lange levensduur

Siliciumcarbideis een van de hardste technische materialen die beschikbaar zijn, waardoor de boorkop een extreem hoge slijtvastheid heeft. Zelfs na langdurig gebruik behoudt het oppervlak zijn vlakheid en structurele integriteit, waardoor consistente wafelondersteuning en betrouwbare prestaties worden gegarandeerd.

Deze duurzaamheid verlengt de levensduur van de spantang aanzienlijk, waardoor de vervangingsfrequentie wordt verlaagd en de totale bedrijfskosten worden verlaagd.

Compatibiliteit met belangrijke lithografieapparatuur

Semicorex kan standaard vacuümklauwplaten leveren die compatibel zijn met de belangrijkste fotolithografische systemen, waaronder die welke worden gebruikt door toonaangevende fabrikanten van halfgeleiderapparatuur. Naast standaardmodellen ondersteunen wij ook volledig op maat gemaakte ontwerpen, waaronder:

Aangepaste afmetingen en wafelformaten

Gespecialiseerde vacuümkanaalontwerpen

Integratie met specifieke lithografietoolplatforms

Op maat gemaakte montage-interfaces

Ons technische team werkt nauw samen met klanten om nauwkeurige compatibiliteit met bestaande halfgeleiderapparatuur te garanderen.

Snellere levering en concurrerend kostenvoordeel

Vergeleken met geïmporteerde vacuümklauwplaten bieden Semicorex-producten aanzienlijke operationele voordelen:

Levertijd: 4–6 weken

Aanzienlijk kortere doorlooptijd dan geïmporteerde componenten

Snelle technische ondersteuning en after-sales service

Sterk kostenconcurrentievermogen

Met de voortdurend verbeterende productiecapaciteit kunnen de uiterst nauwkeurige SiC-vacuümklauwplaten van Semicorex nu een betrouwbare binnenlandse vervanging voor geïmporteerde producten realiseren, waardoor halfgeleiderfabrikanten de toeleveringsketens kunnen veiligstellen en de inkoopkosten kunnen worden verlaagd.
