Grafiet luchtlagers

Semicorex grafietluchtlagers zijn een zeer nauwkeurig aerostatisch onderdeel dat is ontworpen om wrijvingsloze lineaire en roterende bewegingen te bieden voor ultraprecieze machines. Vervaardigd uit een gespecialiseerde kwaliteit isostatischporeus grafietDit lager maakt gebruik van de natuurlijke doorlaatbaarheid van de koolstofmicrostructuur om een ​​uniform, stijf en stabiel luchtkussen te creëren. In tegenstelling tot conventionele lagers die afhankelijk zijn van geboorde openingen, gebruiken de Graphite Air Bearings miljoenen submicron-poriën over het gehele oppervlak om als restrictor te fungeren, waardoor een perfect verdeeld drukprofiel wordt gegarandeerd zonder gradiënten of drukpieken.

Technische specificaties

Op basis van het voorbeeldtestrapport vertoont Semicorex grafiet de volgende gecertificeerde eigenschappen:

Belangrijkste kenmerken en voordelen

Uniforme drukverdeling: De poriënstructuur van 0,5 µm creëert een luchtgordijn, waardoor de drukrimpels die gepaard gaan met openingslagers worden geëlimineerd en een superieure kantelstijfheid wordt geboden.

Wrijvingsloze beweging: Geen statische en dynamische wrijving (stictievrij) zorgt voor een oneindige positioneringsresolutie en geen slijtage, waardoor de levensduur van het systeem voor onbepaalde tijd wordt verlengd.

Crashbescherming (zachte landing): Het Shore 53 HS-grafietoppervlak is niet-vretend. In het geval van luchtverlies nestelt het lager zich zachtjes op de geleiding, werkt als een droog smeermiddel en voorkomt catastrofale schade aan de precisiegeleiding.

Hoge demping: deporeus grafietmatrix absorbeert op natuurlijke wijze trillingen, waardoor een "knijpfilm"-dempend effect ontstaat dat de bezinkingstijden en dynamische stabiliteit bij scantoepassingen verbetert.

Compatibiliteit met cleanrooms: De Semicorex grafietluchtlagers werken zonder olie of vet, waardoor ze ideaal zijn voor cleanroomomgevingen van ISO-klasse 1 die gebruikelijk zijn bij de productie van halfgeleiders.

Visuele kenmerken

Visuele inspectie van de componenten van Graphite Air Bearings (referentie aangeleverde afbeeldingen) onthult:

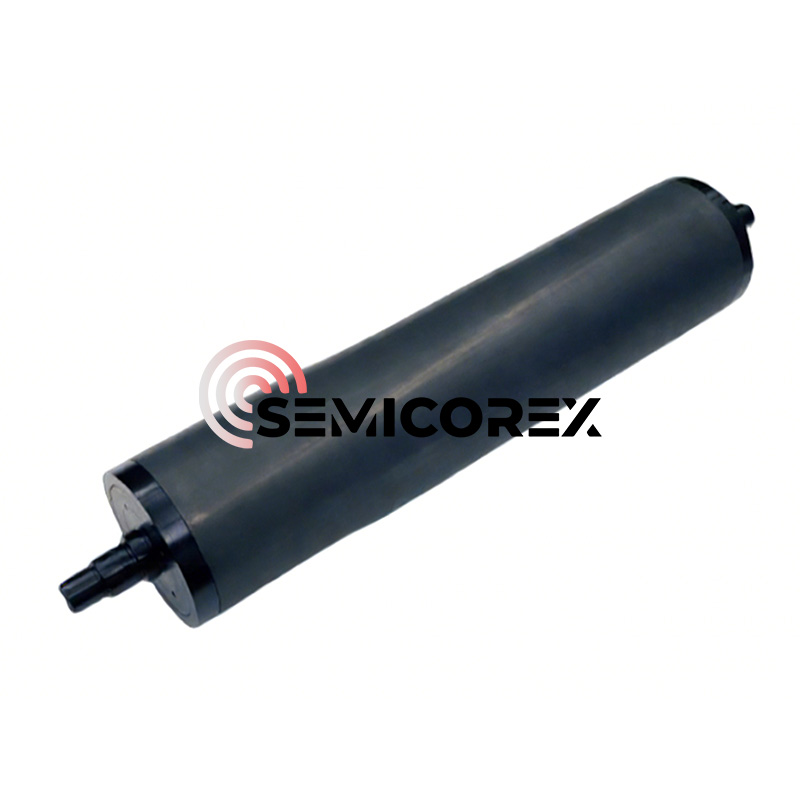

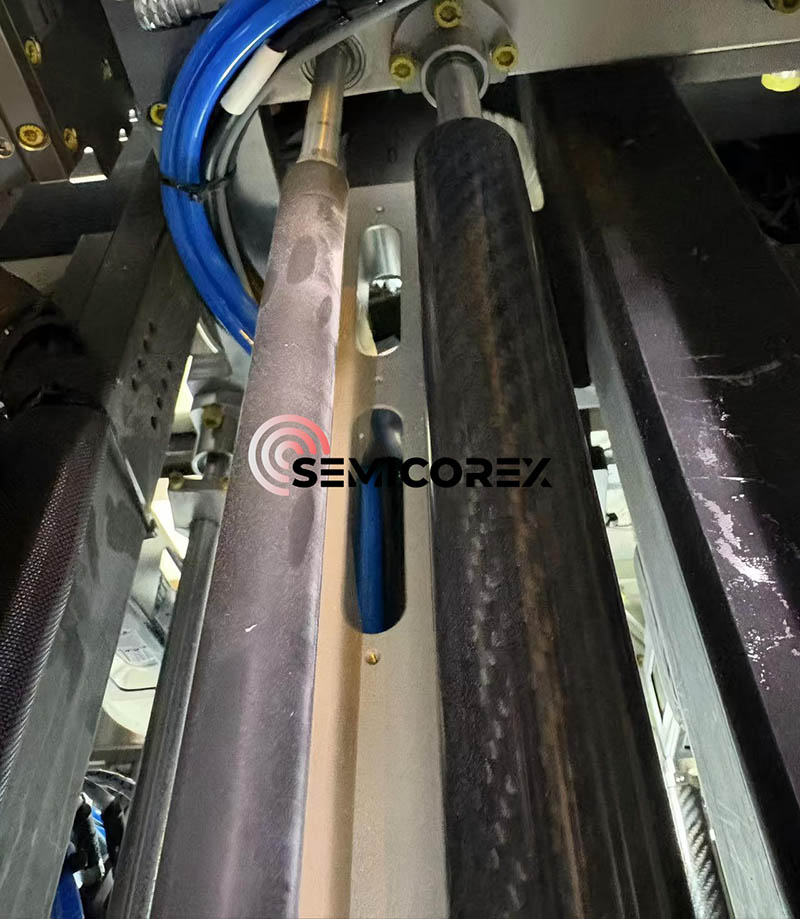

Oppervlakteafwerking: een matte, antracietgrijze afwerking die kenmerkend is voor nauwkeuriggeslepen grafiet.

Geometrie: Verkrijgbaar in lineaire staafconfiguraties met machinaal bewerkte sleuven voor montage of vacuümzuiging. Het poreuze oppervlak lijkt met het blote oog uniform en verbergt het microscopisch kleine poriënnetwerk.

Montage: Ontworpen voor integratie met nauwkeurig bewerkte sleuven of montagesystemen met kogelbouten om evenwijdigheid met de geleiding te garanderen.

Historische context en technologische evolutie

De grenzen van contactlagers

Decennia lang werd de standaard voor lineaire beweging bepaald door recirculerende kogellagers en rolglijbanen. Hoewel ze robuust zijn, lijden deze systemen aan inherente beperkingen die worden gedefinieerd door Hertziaanse contactspanning. Het fysieke contact tussen de rollende elementen en de race genereert wrijving, hitte en slijtagedeeltjes. Bij ultraprecieze toepassingen creëert het "geluid" dat wordt gegenereerd door de recirculerende ballen snelheidsrimpels die onaanvaardbaar zijn voor metrologie op nanometerniveau. Bovendien introduceert de behoefte aan smering verontreinigingen en onderhoudsvereisten die onverenigbaar zijn met moderne cleanroomnormen.

De aerostatische revolutie

De overgang naar luchtlagers markeerde een fundamentele verandering in het machineontwerp. Door oppervlakken van elkaar te scheiden met een luchtfilm, elimineerden ingenieurs mechanisch contact. Vroege luchtlagers maakten gebruik van openingscompensatie. Bij dit ontwerp wordt perslucht door enkele nauwkeurig geboorde gaten (openingen) geleid en via groeven verdeeld.

Beperkingen van het openingsontwerp:

Drukgradiënten: De druk daalt aanzienlijk naarmate de lucht zich van de opening/groef verwijdert, waardoor de efficiëntie van het laadvermogen afneemt.

Pneumatische hamer: Het luchtvolume dat in de groeven zit, kan fungeren als een condensator, wat kan leiden tot zelfopgewekte trillingen of "hameren".

Verstopping: Een enkel stofdeeltje kan een opening blokkeren, waardoor het lager onmiddellijk kapot gaat.

Catastrofale crashes: Orifice-lagers zijn doorgaans gemaakt van hard metaal (aluminium, roestvrij staal). Als de luchttoevoer uitvalt, resulteert het metaal-op-metaal of metaal-op-graniet contact in ernstige krassen en vreten.

De komst van poreuze mediatechnologie

Poreuze media-luchtlagers, zoals die welke gebruik maken van poreus grafiet, losten deze problemen op door het lagermateriaal zelf als restrictor te gebruiken.

Geschiedenis: Ontwikkeld in het midden van de 20e eeuw, maar geperfectioneerd voor commercieel gebruik in de jaren tachtig en negentig, maakte de poreuze koolstoftechnologie gebruik van het sinterproces om een ​​materiaal te creëren met miljoenen microscopisch kleine, kronkelige banen.

De doorbraak: De sleutel was het beheersen van het productieproces om de isotrope permeabiliteit te garanderen. De specificatie van de Graphite Air Bearings van een gemiddelde poriediameter van 0,5 µm vertegenwoordigt een volwassen versie van deze technologie, waarbij de stroombeperking wordt geoptimaliseerd om de stijfheid te maximaliseren en tegelijkertijd het luchtverbruik te minimaliseren. Deze evolutie transformeerde luchtlagers van delicate laboratoriuminstrumenten in robuuste industriële componenten die in zware bewerkingsomgevingen kunnen functioneren.

Materiaalkunde: Diepe duik in poreus grafiet voor luchtlagering

Isostatische grafietproductie

De grafietluchtlagers worden geïdentificeerd als isostatisch grafiet. Dit productieproces verschilt van geëxtrudeerd of gegoten grafiet.

Grondstof: Zeer zuivere petroleumcokes wordt gemicroniseerd tot deeltjes (gerelateerd aan de fijne structuur die te zien is in de poriënspecificatie van 0,5 µm).

Cold Isostatic Pressing (CIP): Het poeder wordt in een mal geplaatst en onderworpen aan ultrahoge druk vanuit alle richtingen (vloeistofdruk). Dit zorgt ervoor dat de dichtheid (1,74 g/cm³) overal in de knuppel uniform is. Deze isotropie is van cruciaal belang omdat deze ervoor zorgt dat de lucht in alle richtingen met dezelfde snelheid door het lager stroomt, waardoor "kantelen" of ongelijkmatige lift wordt voorkomen.

Grafitisering: De knuppel wordt verwarmd tot ~3000°C. Dit lijnt de kristallijne structuur uit en zet koolstof om in grafiet. Dit proces zorgt voor een specifieke weerstand van 13,02 µΩ·m, wat een sleutelindicator is voor de mate van grafitisering en thermische stabiliteit.

Microstructurele analyse

Poriegrootte (0,5 µm): Dit is een "Goudlokje"-afmeting.

Als de poriën te groot zijn (> 1,0 µm): Het luchtverbruik wordt excessief en het lager verliest aan stijfheid (te lek).

Als de poriën te klein zijn (< 0,1 µm): Het lager vereist onpraktische invoerdrukken om lift te genereren, en de responstijd wordt traag.

0,5 µm: vertegenwoordigt een optimalisatie voor standaard industriële persluchtsystemen (80 PSI), waarbij efficiëntie in evenwicht wordt gebracht met een hoog draagvermogen.

Dichtheid (1,74 g/cm³): Typische dichte grafieten variëren van 1,70 tot 1,85 g/cm³. Een waarde van 1,74 duidt op een porositeit van ongeveer 15-20%. Dit volume "lege ruimte" fungeert als een intern reservoir en zorgt voor een constante luchttoevoer naar het gezicht.

Mechanische robuustheid

Druksterkte (127,0 MPa): Deze waarde is significant. Het betekent dat het lager enorme belastingen kan dragen zonder structureel falen. Voor de context: typisch beton is ~30 MPa. poreus grafiet voor luchtlagers is vier keer sterker dan beton onder druk. Hierdoor kan het lager met hoge magnetische krachten worden vastgeklemd of voorgespannen zonder te scheuren.

Buigsterkte (80,7 MPa): Dit is hoog voor grafiet. Het zorgt ervoor dat de lagerkussens niet kromtrekken of knappen onder de buigmomenten die worden uitgeoefend tijdens acceleratie of verkeerde uitlijning van de montage.

Tribologie en de ‘zachte landing’

De Shore-hardheid van 53 HS (Scleroscope) plaatst het in de categorie "middelhard" voor grafiet (zachter dan sommige extreem dichte kwaliteiten die 70-80 HS kunnen zijn).

Tribologisch voordeel: Bij een crash moet het lagermateriaal opofferen. Graniet (de geleiding) is veel harder. Een Shore 53-grafiet zal bij een botsing tot een fijn poeder schuren, waardoor de glijbaan wordt gesmeerd en de overdracht van energie naar het krassen op het graniet wordt voorkomen. Deze zelfsmerende eigenschap is de ultieme verzekering voor dure machines.
