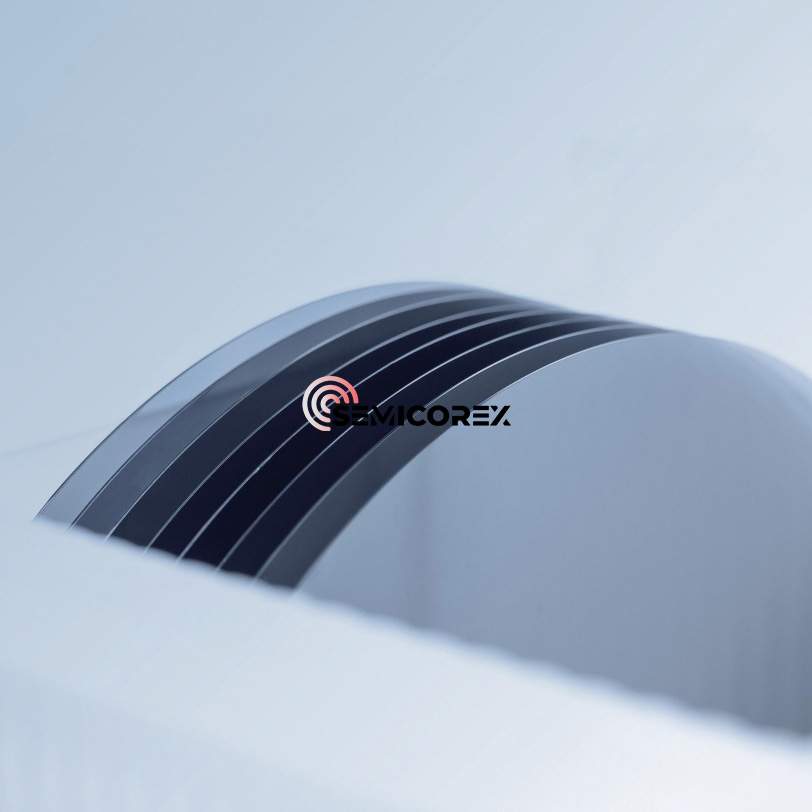

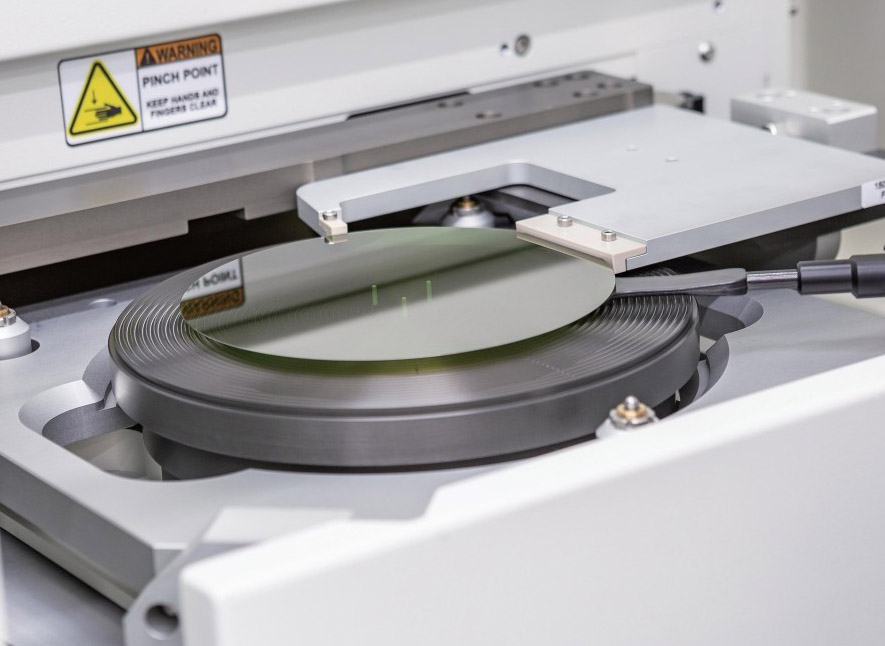

12-inch semi-insulerende SIC-substraten

Semicorex 12-inch semi-insulerende SiC-substraten vertegenwoordigen een doorbraak in halfgeleidermaterialen van de volgende generatie, die ongeëvenaarde prestaties biedt voor hoogfrequente, krachtige en stralingsresistente toepassingen. Ontworpen voor geavanceerde RF-, magnetron- en stroomapparaatfabricage, maken deze SIC-substraten met grote diameter superieure apparaatefficiëntie, betrouwbaarheid en schaalbaarheid mogelijk.

Onze 12-inch semi-insulerende SIC-substraten worden ontworpen met behulp van geavanceerde groei- en verwerkingstechnologieën om een ​​hoge zuiverheid en minimale defectdichtheid te bereiken. Met een weerstand typisch groter dan 10⁹ Ω · cm onderdrukken ze effectief parasitaire geleiding, waardoor optimale apparaatisolatie wordt gewaarborgd. Het materiaal vertoont een uitstekende thermische geleidbaarheid (> 4,5 W/cm · k), superieure chemische stabiliteit en elektrische veldsterkte met hoge afbraak, waardoor het ideaal is voor veeleisende omgevingen en geavanceerde apparaatarchitecturen.

Siliconencarbide (SIC) is een samengesteld halfgeleidermateriaal dat bestaat uit koolstof en silicium. Het is een van de ideale materialen voor het maken van hoge-temperatuur-, hoogfrequente, krachtige en hoogspanningsapparaten. Vergeleken met traditionele siliciummaterialen (SI), is de bandgapbreedte van siliciumcarbide 3 keer die van silicium; De thermische geleidbaarheid is 4-5 keer die van silicium; De afbraakspanning is 8-10 keer die van silicium; De driftsnelheid van de elektronenverzadiging is 2-3 keer die van silicium, dat voldoet aan de behoeften van de moderne industrie voor hoog vermogen, hoge spanning en hoge frequentie. Het wordt voornamelijk gebruikt om snelle, hoogfrequente, krachtige en licht-emitterende elektronische componenten te maken. Downstream -applicatiegebieden zijn onder andere slimme roosters, nieuwe energievoertuigen, fotovoltaïsche windenergie, 5G -communicatie, enz. Op het gebied van vermogensapparaten zijn siliciumcarbide -diodes en MOSFET's begonnen met commerciële toepassingen.

De keten Silicon Carbide Industry omvat voornamelijk substraten, epitaxie, apparaatontwerp, productie, verpakking en testen. Van materialen tot halfgeleider -vermogensapparaten, siliciumcarbide gaat door enkele kristalgroei, ingot snijden, epitaxiale groei, wafelontwerp, productie, verpakking en andere processtromen. Na het synthetiseren van siliciumcarbidepoeder worden eerst siliciumcarbide -ingots gemaakt en worden vervolgens siliciumcarbide -substraten verkregen door snijden, slijpen en polijsten, en epitaxiale groei wordt uitgevoerd om epitaxiale wafels te verkrijgen. De epitaxiale wafels worden onderworpen aan processen zoals fotolithografie, etsen, ionenimplantatie en metaalpassivering om siliciumcarbidewafels te verkrijgen, die in matrijzen worden gesneden en verpakt om apparaten te verkrijgen. De apparaten worden gecombineerd en in een speciale behuizing geplaatst om in modules te monteren.

Vanuit het perspectief van elektrochemische eigenschappen kunnen siliciumcarbide-substraatmaterialen worden verdeeld in geleidende substraten (weerstandsbereik 15 ~ 30 mΩ · cm) en semi-insulerende substraten (weerstand hoger dan 105Ω · cm). Deze twee soorten substraten worden gebruikt om afzonderlijke apparaten zoals stroomapparaten en radiofrequentieapparaten te produceren na epitaxiale groei. Among them, 12-inch Semi-Insulating SiC substrates are mainly used to manufacture gallium nitride radio frequency devices, optoelectronic devices, etc. By growing a gallium nitride epitaxial layer on a semi-insulating silicon carbide substrate, a silicon carbide-based gallium nitride epitaxial wafer is obtained, which can be further made into gallium nitride radio frequency devices such as HEMT. Geleidende siliciumcarbide -substraten worden voornamelijk gebruikt om stroomapparaten te produceren. In tegenstelling tot het traditionele productieproces van het siliciumvermogen, kunnen siliciumcarbide -stroomapparaten niet direct worden vervaardigd op een siliciumcarbide -substraat. Het is noodzakelijk om een ​​siliciumcarbide -epitaxiale laag op een geleidend substraat te laten groeien om een ​​siliciumcarbide -epitaxiale wafel te verkrijgen en vervolgens Schottky -diodes, MOSFET's, IGBT's en andere machtsapparaten op de epitaxiale laag te produceren.
