Wat is de halfgeleiderwafel?

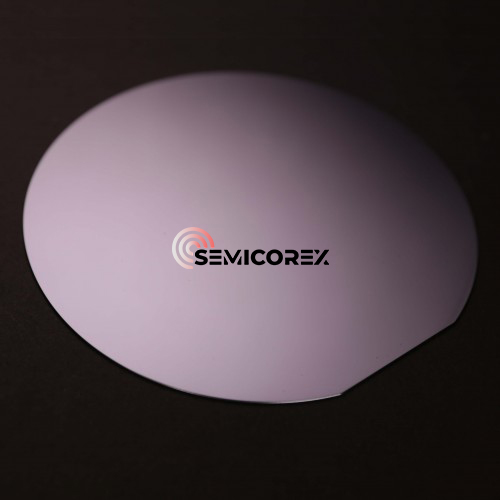

Een halfgeleiderwafel is een dun, rond plakje halfgeleidermateriaal dat dient als basis voor de fabricage van geïntegreerde schakelingen (IC's) en andere elektronische apparaten. De wafer biedt een vlak en uniform oppervlak waarop verschillende elektronische componenten zijn gebouwd.

Het wafelvervaardigingsproces omvat verschillende stappen, waaronder het laten groeien van een groot enkel kristal van het gewenste halfgeleidermateriaal, het snijden van het kristal in dunne wafels met behulp van een diamantzaag en het vervolgens polijsten en reinigen van de wafels om eventuele oppervlaktedefecten of onzuiverheden te verwijderen. De resulterende wafers hebben een zeer vlak en glad oppervlak, wat cruciaal is voor de daaropvolgende fabricageprocessen.

Zodra de wafers zijn voorbereid, ondergaan ze een reeks halfgeleiderproductieprocessen, zoals fotolithografie, etsen, depositie en doping, om de ingewikkelde patronen en lagen te creëren die nodig zijn om elektronische componenten te bouwen. Deze processen worden meerdere keren herhaald op een enkele wafer om meerdere geïntegreerde schakelingen of andere apparaten te creëren.

Nadat het fabricageproces is voltooid, worden de afzonderlijke chips gescheiden door de wafel langs vooraf gedefinieerde lijnen in stukken te snijden. De gescheiden chips worden vervolgens verpakt om ze te beschermen en elektrische verbindingen te bieden voor integratie in elektronische apparaten.

Verschillende materialen op wafeltje

Halfgeleiderwafels worden voornamelijk gemaakt van monokristallijn silicium vanwege de overvloed, uitstekende elektrische eigenschappen en compatibiliteit met standaard halfgeleiderproductieprocessen. Afhankelijk van specifieke toepassingen en eisen kunnen echter ook andere materialen worden gebruikt om wafers te maken. Hier zijn enkele voorbeelden:

Siliciumcarbide (SiC): SiC is een halfgeleidermateriaal met een brede bandafstand dat bekend staat om zijn uitstekende thermische geleidbaarheid en prestaties bij hoge temperaturen. SiC-wafels worden gebruikt in elektronische apparaten met hoog vermogen, zoals stroomomvormers, omvormers en onderdelen van elektrische voertuigen.

Galliumnitride (GaN): GaN is een halfgeleidermateriaal met een brede bandafstand en uitzonderlijke vermogensverwerkingsmogelijkheden. GaN-wafels worden gebruikt bij de productie van vermogenselektronica, hoogfrequente versterkers en LED's (lichtgevende diodes).

Galliumarsenide (GaAs): GaAs is een ander veelgebruikt materiaal dat wordt gebruikt voor wafers, vooral in hoogfrequente en hogesnelheidstoepassingen. GaAs-wafels bieden betere prestaties voor bepaalde elektronische apparaten, zoals RF (radiofrequentie) en microgolfapparaten.

Indiumfosfide (InP): InP is een materiaal met uitstekende elektronenmobiliteit en wordt vaak gebruikt in opto-elektronische apparaten zoals lasers, fotodetectoren en hogesnelheidstransistors. InP-wafers zijn geschikt voor toepassingen in glasvezelcommunicatie, satellietcommunicatie en snelle datatransmissie.
