Aln -kachels

Semicorex Aln -kachels voor halfgeleider is een apparaat dat wordt gebruikt voor het verwarmen van halfgeleidermaterialen. Het is voornamelijk gemaakt vanaluminium nitride keramiekMateriaal, heeft een uitstekende thermische geleidbaarheid en weerstand op hoge temperatuur en kan stabiel werken bij hoge temperaturen. De kachel gebruikt meestal een weerstandsdraad als een verwarmingselement. Door de weerstandsdraad te bekrachtigen om op te warmen, wordt de warmte overgebracht naar het oppervlak van de verwarming om het halfgeleidermateriaal te verwarmen. Aln -kachel voor halfgeleider speelt een belangrijke rol in het productieproces van het halfgeleider en kunnen worden gebruikt in processen zoals kristalgroei, gloeien en bakken.

In het front-end proces (Feol) van de productie van halfgeleiders moeten verschillende procesbehandelingen worden uitgevoerd op de wafer, met name het verwarmen van de wafer tot een bepaalde temperatuur, en er zijn strikte vereisten, omdat de uniformiteit van temperatuur een zeer belangrijke invloed heeft op de productopbrengst; Tegelijkertijd moeten halfgeleiderapparatuur ook werken in een omgeving waar vacuüm-, plasma- en chemische gassen bestaan, die het gebruik van keramische kachels (keramische kachel) vereisen. Keramische kachels zijn belangrijke componenten van halfgeleider dunne filmafzettingapparatuur. Ze worden gebruikt in de proceskamer en nemen rechtstreeks contact op met de wafel om de wafer te dragen en in staat te stellen een stabiele en uniforme procestemperatuur te verkrijgen en om te reageren en dunne films op het wafeloppervlak te genereren met hoge precisie.

Dunne filmafzettingapparatuur voor keramische kachels maakt over het algemeen gebruik van keramische materialen op basis vanaluminium nitride (ALN)vanwege de hoge temperaturen. Aluminiumnitride heeft elektrische isolatie en uitstekende thermische geleidbaarheid; Bovendien ligt de thermische expansiecoëfficiënt dicht bij die van silicium, en heeft het een uitstekende plasma -weerstand, waardoor het zeer geschikt is voor gebruik als een semiconductor -apparaatcomponent.

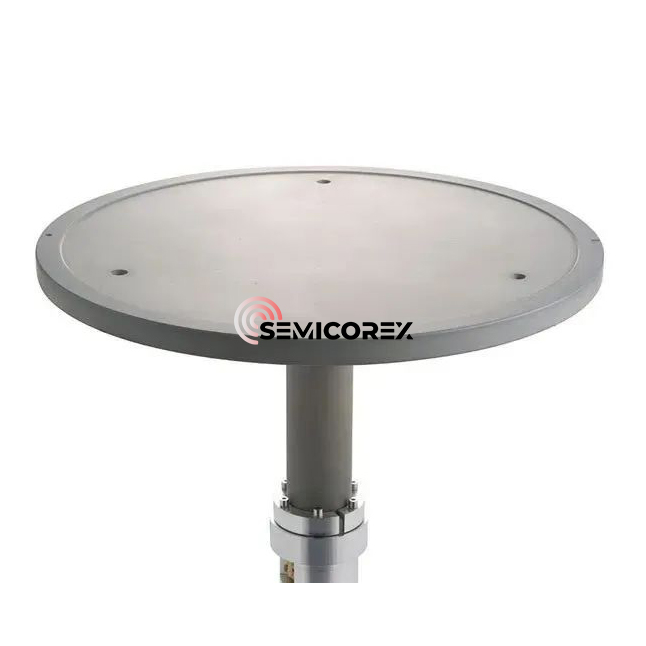

Aln -kachels omvatten een keramische basis die de wafer draagt, en een cilindrisch ondersteuningslichaam dat deze op de achterkant ondersteunt. Binnen of op het oppervlak van de keramische basis, naast een weerstandselement (verwarmingslaag) voor verwarming, is er ook een RF -elektrode (RF -laag). Om snelle verwarming en koeling te bereiken, moet de dikte van de keramische basis dun zijn, maar te dun zal ook de stijfheid verminderen. Het ondersteunende lichaam van de Aln -kachels is over het algemeen gemaakt van een materiaal met een thermische expansiecoëfficiënt vergelijkbaar met die van de basis, dus het ondersteunende lichaam is vaak ook gemaakt van aluminiumnitride. De Aln -kachels nemen een unieke structuur van een as (as) gewrichtsbodem aan om de terminals en draden te beschermen tegen de effecten van plasma en corrosieve chemische gassen. Een inlaat van warmteoverdracht en uitlaatpijp wordt in het ondersteuningslichaam geleverd om een ​​uniforme temperatuur van de verwarming te garanderen. De basis en het ondersteunende lichaam zijn chemisch verbonden met een bindingslaag.

Een weerstandsverwarming wordt begraven in de verwarmingsbasis. Het wordt gevormd door schermafdrukken met geleidende pasta (wolfraam, molybdeen of tantalum) om een ​​spiraal- of concentrisch cirkelcircuitpatroon te vormen. Natuurlijk kan ook metalen draad, metalen gaas, metaalfolie, enz. Wordt gebruikt. Bij gebruik van de schermafdrukmethode worden twee keramische platen van dezelfde vorm bereid en wordt de geleidende pasta op het oppervlak van een van hen toegepast. Vervolgens wordt het gesinterd om een ​​resistief verwarmingselement te vormen en de andere keramische plaat wordt overlapt met het resistieve verwarmingselement om een ​​weerstandselement in de basis te maken.

De belangrijkste factoren die de thermische geleidbaarheid van aluminiumnitride -keramiek beïnvloeden, zijn de dichtheid van het rooster, het zuurstofgehalte, de poederzuiverheid, de microstructuur, enz., Die de thermische geleidbaarheid van aluminiumnitride -keramiek zullen beïnvloeden.
