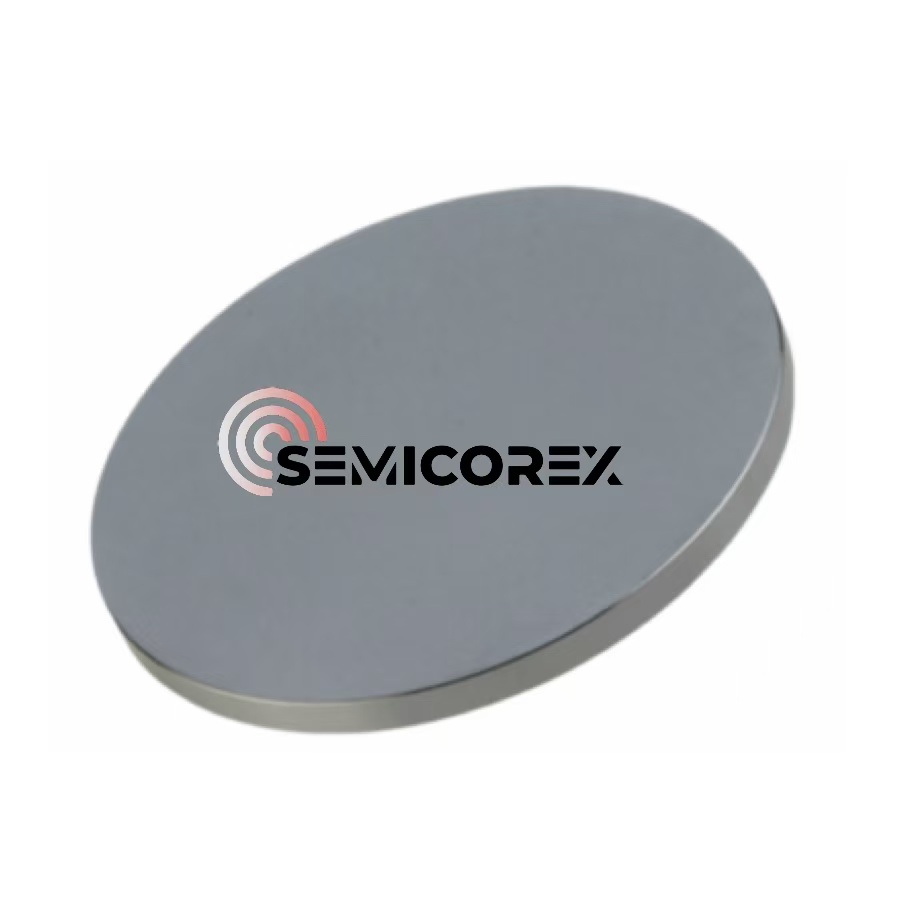

Planair doel van monokristallijn silicium

Monokristallijn silicium planair doelwit van Semicorex is een cruciaal onderdeel in de geavanceerde halfgeleiderindustrie. Het is vervaardigd uit monokristallijn siliciummateriaal van topkwaliteit en beschikt over een zeer geordende kristalstructuur en opmerkelijke zuiverheid. Deze eigenschappen maken het een ideale oplossing voor de productie van betrouwbare, hoogwaardige halfgeleiderfilms en optische films.

Stuur onderzoek

Productomschrijving

Monokristallijn siliciumHet vlakke doel wordt gewoonlijk verwerkt door zeer nauwkeurige snijapparatuur uit monokristallijne siliciumstaven vervaardigd volgens de Czochralski-methode. Om aan de diversificatie van de behoeften van de klant te voldoen, kan een vlak doelwit van monokristallijn silicium in de gewenste vormen worden gesneden voor uw gewaardeerde klanten. De nauwkeurige slijp- en polijstverwerkingstechnologie zorgt voor een uitstekende oppervlaktevlakheid van het doelmateriaal, wat een sterke garantie biedt voor de afzetting van dunne films.

Een vlak doelwit van monokristallijn silicium wordt samen met het te coaten substraat in een vacuümreactiekamer geplaatst tijdens het filmafzettingsproces. Wanneer het vlakke monokristallijne siliciumdoel wordt gebombardeerd door hoogenergetische ionen, worden de siliciumatomen op het oppervlak weggespat. Deze gesputterde siliciumatomen migreren vervolgens en zetten zich af op het oppervlak van het substraat, waardoor uiteindelijk een dunne siliciumfilm wordt gevormd.

Een vlak doelwit van monokristallijn silicium dient als materiaalbron voor de afzetting van dunne films. Alle siliciumatomen die op het waferoppervlak worden afgezet, zijn afkomstig van vlakke monokristallijne siliciumdoelen. Daarom bepaalt de kwaliteit van het vlakke monokristallijne siliciumdoel rechtstreeks de zuiverheid, uniformiteit en andere sleuteleigenschappen van de afgezette dunne film.

De voortreffelijke zuiverheidskarakteristiek geeft het monokristallijne silicium planaire doel het vermogen om te voorkomen dat onzuiverheden de dunne film vervuilen. Dit verbetert de elektrische prestaties van halfgeleiderapparaten aanzienlijk. De verbetering van de uniformiteit en hechting van de dunne films profiteert van de zeer geordende kristalstructuur, waardoor de sputterdeeltjes regelmatiger kunnen migreren en zich op het wafeloppervlak kunnen afzetten. Het vlakke structuurontwerp is geschikt voor sputtervereisten op grote oppervlakken en hoge snelheden, en is toepasbaar op grootschalige productiescenario's zoals halfgeleiderwafels en displaypanelen.
