Siliconen schildring

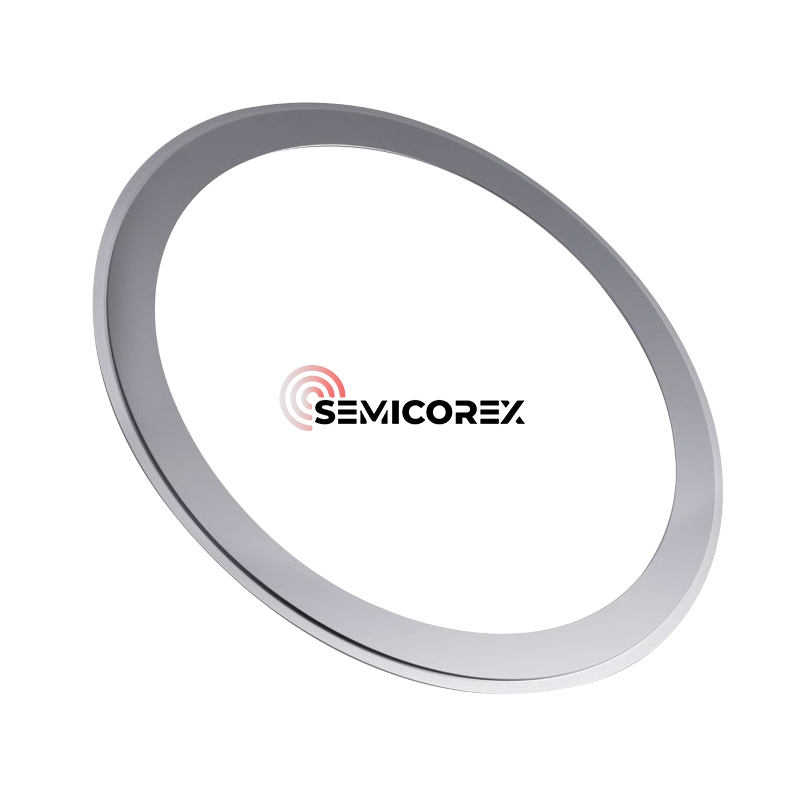

Semicorex Silicon Shield Ring is een kritische halfgeleidercomponent in het etsproces. De primaire functie is het omringen van de elektrode en het voorkomen van overmatige plasmalekkage. Met een materiaalzuiverheid van meer dan 9N (99,9999999%) kan de afschermring zowel uit één kristal als uit meerdere kristallen worden vervaardigd.silicium, waardoor een ultraschone werking en betrouwbare compatibiliteit met geavanceerde halfgeleiderproductieprocessen worden gegarandeerd.

Nauwkeurige plasmacontrole in het CCP/ICP-etsproces is essentieel voor een effectieve, uniforme etssnelheid en waferkwaliteit. Ongecontroleerde plasmalekkage buiten het gewenste etsgebied kan oppervlakte-erosie en verontreiniging veroorzaken of de componenten in de kamer beschadigen. De siliciumafschermring is een effectieve, eenvoudige oplossing voor dit probleem, gemaakt om een ​​beschermende barrière te vormen aan de buitenomtrek van de elektrode, waardoor wordt voorkomen dat het plasma zich buiten het doelgebied verspreidt en het etsen wordt beperkt tot alleen het gewenste gebied. De siliciumafschermring fungeert ook als buitenelektrode om de plasmaverdeling te stabiliseren en een meer uniforme energie op het wafeloppervlak mogelijk te maken.

De thermische en elektrische eigenschappen van silicium ondersteunen de prestaties van de Etching Shield Ring verder. De weerstand tegen hoge procestemperaturen zorgt voor structurele integriteit tijdens langdurige blootstelling aan plasma, en de elektrische geleidbaarheid zorgt ervoor dat de component goed kan functioneren als element in het elektrodesysteem. Samen verbeteren deze toepassingen de plasma-opsluiting en verbeteren de energie-uniformiteit, wat herhaalbare etsprofielen over wafers mogelijk maakt.

Mechanische tolerantie is een ander opvallend kenmerk van de Silicon Etching Shield Ring. Doordat het met nauwe toleranties is vervaardigd, wordt een nauwkeurige positionering rond de elektrode gegarandeerd en blijven de afstanden en geometrie van de kamer behouden. Deze mechanische precisie genereert herhaalbare procesomstandigheden voor minder variabiliteit tussen individuele runs, en maakt de productie van halfgeleiders in grote volumes mogelijk. Het materiaal zelf is uitstekend compatibel met plasmaomgevingen; Door de structuur ervan te eroderen, kan het doorgaans een lange levensduur en stabiliteit in de procesprestaties bieden.

Duurzaamheid en kosteneffectiviteit zijn nog twee waardevolle voordelen. Door onnodige delen van de kamer af te schermen tegen het plasma, vermindert de schildring de slijtage van andere kritische componenten, waardoor de onderhoudsinspanningen worden verminderd en de algehele operationele uptime toeneemt. Een lange levensduur en minder frequente vervanging maken het een kosteneffectieve oplossing voor halfgeleiderfabrieken om de productiviteit te verhogen en daardoor de bedrijfskosten te verlagen.

DeSiliciumDe schildring kan ook worden aangepast voor elke gereedschapsconfiguratie en processpecificaties, omdat ze verkrijgbaar zijn in verschillende maten en geometrieën om tegemoet te komen aan de vele verschillende plasma-etskamers die fabrikanten maken, terwijl toch een optimale pasvorm wordt bereikt. Bovendien kunnen oppervlaktebehandelingen en polijsten worden gebruikt om de vorming van deeltjes verder te verminderen voor ultraschone productienormen.
