SiC-afdichtingsvlak voor DGS

In de veeleisende omgeving van centrifugaalcompressoren en roterende turbomachines is het SiC Seal Face voor DGS het meest kritische faalpunt. Droge gasafdichtingen (DGS) hebben een revolutie teweeggebracht in de industriële afdichting door een olievrije oplossing met weinig lekkage aan te bieden. De kern van deze systemen zijn de afdichtingsvlakken van siliciumcarbide (SiC). Onze SiC-ringen zijn ontworpen voor extreme omgevingen en bieden de mechanische integriteit en thermische stabiliteit die nodig zijn om bedrijfskritische activiteiten zonder onderbrekingen te laten doorgaan.

1. De principes van de wetenschap van droge gasafdichtingen (DGS).

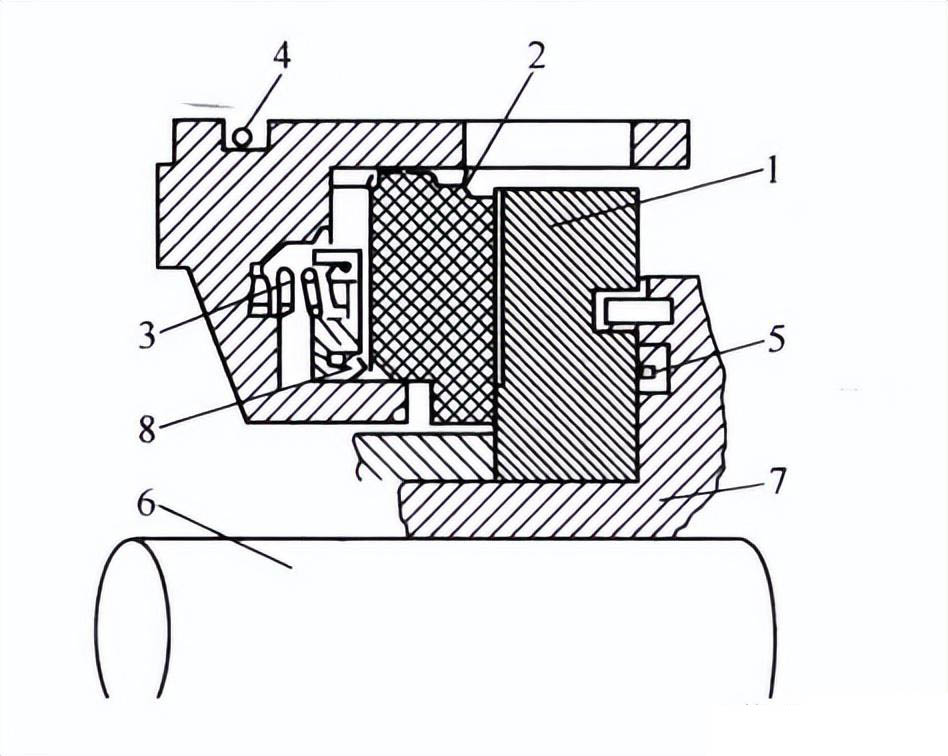

Een SiC Seal Face voor DGS is een contactloze mechanische afdichting aan het eindvlak die afhankelijk is van een dunne gasfilm om de afdichtingsoppervlakken te scheiden. Deze technologie elimineert de noodzaak van complexe oliesmeersystemen, waardoor zowel de impact op het milieu als de onderhoudskosten worden verminderd.

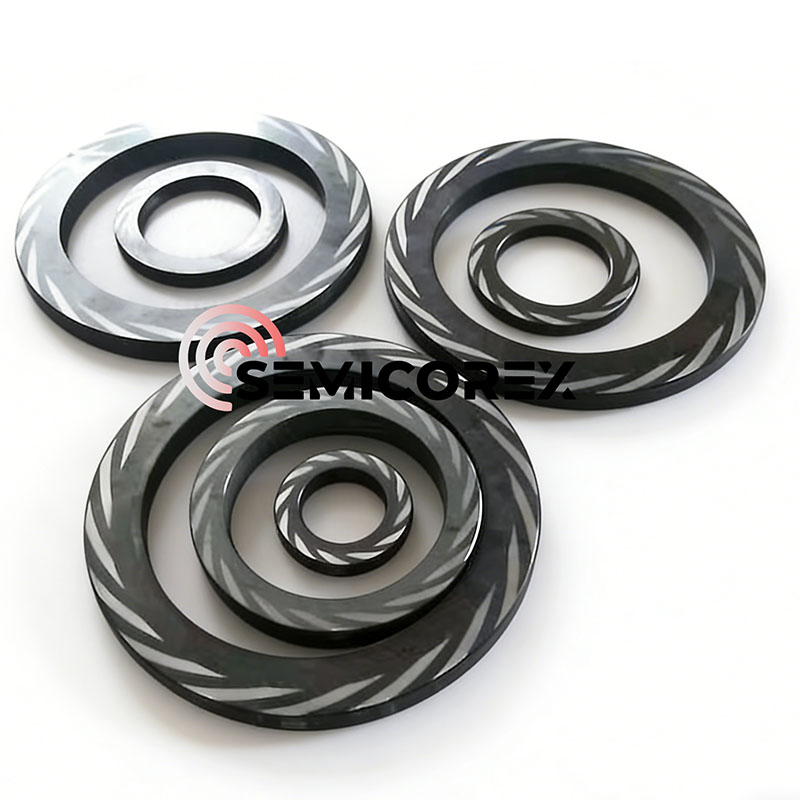

De operationele magie gebeurt door middel van hydrodynamische lift. Het roterende afdichtingsvlak (meestal gemaakt van SiC) is met precisie geëtst met microscopisch kleine hydrodynamische groeven, meestal spiraalvormige, 'T'- of 'U'-vormen. Terwijl de as met hoge snelheden roteert, trekken deze groeven het proces- of buffergas naar binnen en comprimeren het.

Deze compressie creëert een "gaskussen" onder hoge druk dat een openingskracht uitoefent, waardoor een stabiele opening van ongeveer 3 tot 5 micron tussen de stationaire en roterende vlakken behouden blijft. Omdat er tijdens het gebruik geen fysiek contact is, zijn wrijving en slijtage vrijwel nul. Het materiaal moet echter in staat zijn om de "touchdown" tijdens het opstarten en afsluiten te overleven, en ook bestand zijn tegen de immense centrifugaalkrachten van snelle rotatie.

2. Parameters en materiaalvoordelen van siliciumcarbide (SiC).

Hoewel er verschillende materialen bestaan, is gesinterd siliciumcarbide (SSiC) de industriële benchmark voor DGS-toepassingen vanwege de unieke combinatie van hardheid, thermische geleidbaarheid en chemische inertie.

Onze SiC-afdichtingsvlakken voor DGS zijn vervaardigd om te voldoen aan de meest veeleisende API 617- en API 692-standaard.

Belangrijkste materiaalvoordelen

Extreme thermische stabiliteit:SiC heeft een zeer lage thermische uitzettingscoëfficiënt. Dit zorgt ervoor dat het afdichtingsvlak perfect vlak blijft, zelfs wanneer het wordt blootgesteld aan de snelle temperatuurschommelingen die gebruikelijk zijn in voorbijgaande compressortoestanden.

Superieure corrosieweerstand:Onze SSiC-ringen zijn chemisch inert over de gehele pH-schaal (0-14). Ze zijn immuun voor de effecten van "zuur gas", kooldioxide en andere agressieve koolwaterstoffen.

Hoog PV-vermogen:De hoge "Pressure-Velocity" (PV)-limiet van SiC maakt werking mogelijk bij randsnelheden van meer dan 150 m/s en drukken van meer dan 100 bar.

Precisie oppervlakteafwerking:We maken gebruik van geavanceerde diamantlapping-technologie om een ​​spiegelafwerking te bereiken (Ra <0,05 μm), waardoor het perfecte canvas ontstaat voor lasergeëtste hydrodynamische groeven.

3. Missiekritische toepassingen

Onze SiC Seal Face voor DGS is de vertrouwde keuze voor wereldwijde operators in de volgende sectoren:

Olie en gas (upstream en midstream):Essentieel voor hogedrukcompressoren voor aardgaspijpleidingen, offshore-herinjectieplatforms en LNG-verwerking.

Petrochemische raffinage:Gebruikt bij de synthese van ethyleen, methanol en ammoniak, waarbij gaslekkage kan leiden tot catastrofale veiligheidsrisico's of milieuschade.

Energieopwekking:Geïntegreerd in gasturbines en stoomturbines voor een betrouwbare afdichting van buffer- en koelgassen.

Waterstofeconomie:Terwijl de industrie overschakelt naar groene energie, zijn onze SiC-ringen geoptimaliseerd voor waterstofcompressie onder hoge druk, waarbij de kleine moleculaire omvang de hoogste niveaus van vlakheid en integriteit vereist.
